Solar-Ladegerät für AA/AAA-Akkus: Kompakt-DIY-Projekt

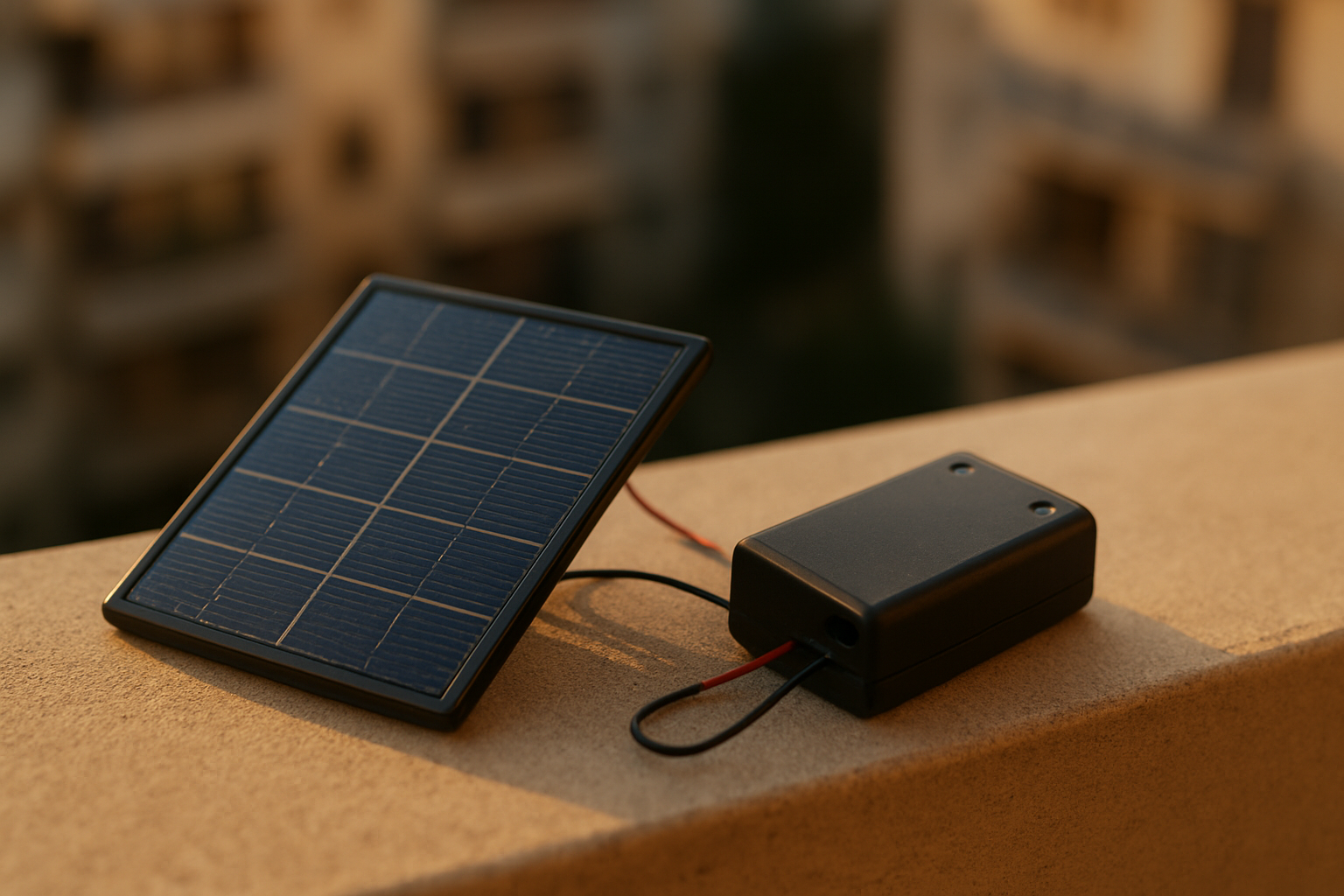

Auf dem Balkon, mitten im Feierabendlicht, hält ein winziges Solarpanel die Spur der Zukunft in der Hand: Mit dieser bleistiftkleinen Elektronik lässt sich AA- oder AAA-Akkus auf Solar laden – ein DIY-Projekt, das Kernprinzipien von Elektronik sichtbar macht. Doch so schlicht es aussieht, so knifflig ist es in der Praxis: Die Ladespannung muss knapp über der Zellenspannung liegen, gleichzeitig darf der Dioden-Drop nicht zu groß sein und der Ladestrom muss schonend geregelt werden, damit NiMH- oder NiCd-Zellen nicht überhitzen. Dieser Einstieg in das Thema erfüllt den Anspruch an Einfachheit, ohne die Komplexität zu verschleiern.

Der Leitfaden verknüpft Alltagsbeobachtungen mit handfesten Regeln: Welche Spanne pro Zelle sinnvoll ist, welche Rolle Diode und Regler spielen, wie man das System zuerst testet und danach skaliert, wenn mehrere Zellen in Reihe kommen. Am Ende bleibt die Botschaft: Mit überschaubaren Mitteln, sorgfältiger Planung und realistischen Erwartungen lässt sich ein kompaktes Solar-Ladegerät bauen, das auch bei wechselnder Lichtintensität zuverlässig Strom liefert – ein kleines, praktisches Beispiel dafür, wie Theorie in ein solides DIY-Projekt übersetzt wird.

Spannungs- und Diodenverluste beim AA/AAA-Laden mit Solarzellen

Grundprinzip

Beim Laden von AA- oder AAA-NiMH/NiCd-Akkus aus einem Solarmodul gilt ein einfaches, aber entscheidendes Prinzip: Die Ladespannung der Solarzelle muss etwas über der Akkuspannung liegen, damit sich Ladestrom entfalten kann. Ohne ausreichenden Spannungsvorsprung bleibt der Ladestrom gering oder fällt fast ganz aus. In der Praxis bedeutet das: Man wählt eine Solarzellenspannung, die jenseits der Akkuspannung liegt, aber genügend Spielraum lässt, damit der Ladestrom auch bei niedrigen Lichtverhältnissen nicht vollständig ausbleibt. Gleichzeitig schützt eine Diode gegen Verpolung: Sie verhindert den Stromfluss vom Akku zurück in die Solarzelle, insbesondere wenn die Beleuchtung nachlässt oder die Zellen nur noch schwach leuchten.

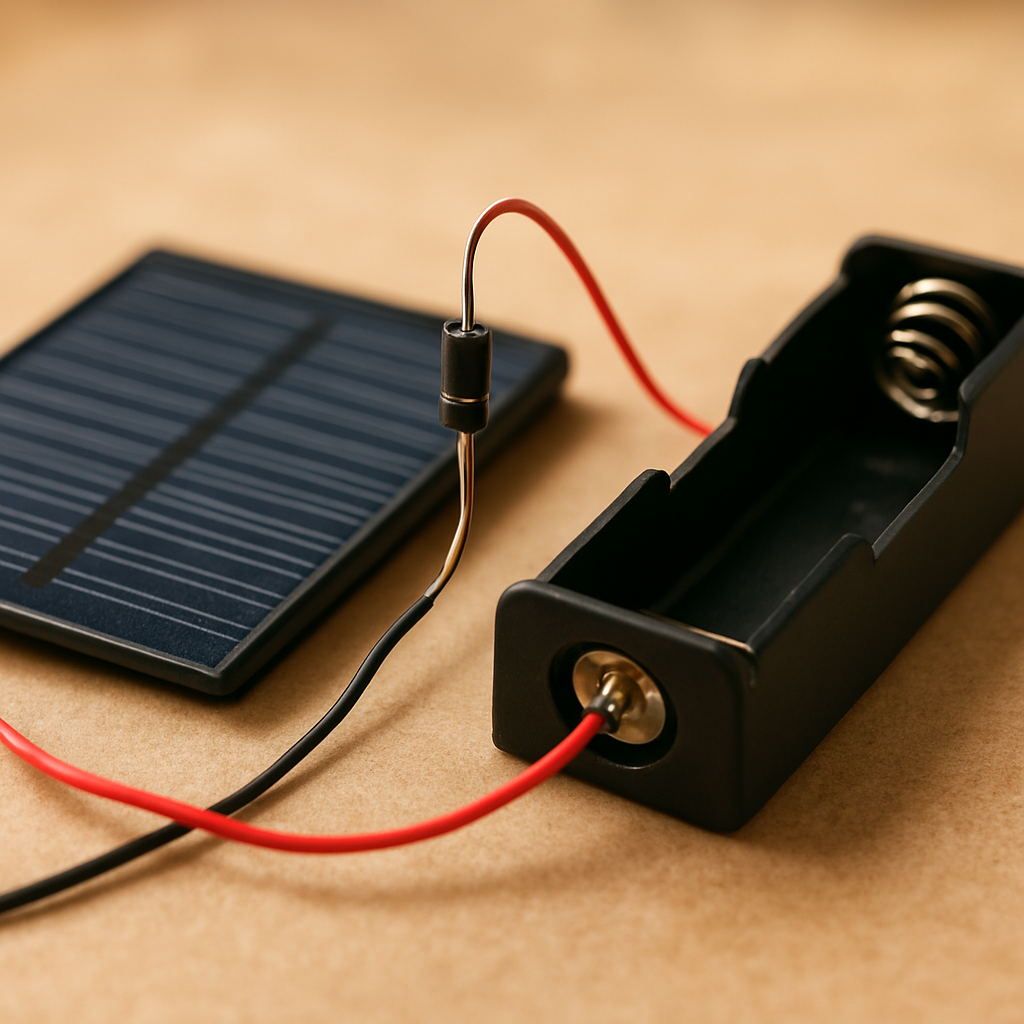

Diode zwischen Solarzelle und Akku sichtbar

Ladespannung pro Zelle bei NiMH/NiCd

Nominale Zellen-Spannung: NiMH- und NiCd-Zellen haben eine Nennspannung von ca. 1,2 V pro Zelle.
Empfohlene Ladespannung pro Zelle: Für eine zellweise Ladung empfiehlt sich typischerweise eine Ladespannung von ca. 1,4 V pro Zelle. Das schafft einen sicheren Ladestrom und respektiert die Laderegelung der Zellen.
Berücksichtigung der Verlustspannung: In die Ladeschaltung muss die Verlustspannung der Diode eingeplant werden. Sie reduziert die am Akku anliegende Spannung um einige Hundert Millivolt und beeinflusst damit direkt den verfügbaren Ladestrom. Die Diode wirkt also wie eine kleine Hürde, die es zu überwinden gilt, damit die Zielspannung pro Zelle noch erreicht wird.

Auswirkungen der Diode: 2-V-Solarzelle vs. Diode-Drop

Schottky-Diode (ca. 0,2 V Drop): Wird eine 2-V-Solarzelle verwendet, bleibt nach dem Dioden-Drop noch rund 1,8 V pro Zelle übrig. Das erleichtert das Erreichen der gewünschten 1,4 V pro Zelle und lässt etwas Reserve für höher belaste Zellen. Die restliche Spannung kann ausreichend Ladestrom liefern, insbesondere bei wenigen Zellen in Reihe.
Silizium-Diode (ca. 0,7 V Drop): Ein herkömmlicher Silizium-Dioden-Drop reduziert die verfügbare Spannung stärker. Bei einer 2‑V‑Solarzelle bleiben nach dem Drop nur ca. 1,3 V pro Zelle; das genügt oft nicht, um die empfohlene Ladespannung von 1,4 V pro Zelle zu erreichen. Der resultierende Ladestrom sinkt merklich, und der Akku lädt langsamer oder gar nicht zuverlässig.
Folge für den Ladestrom: Je größer der verbleibende Spannungsüberschuss über der Zellenspannung, desto höher der mögliche Ladestrom unter gleichen Lichtbedingungen. Die Wahl der Diode beeinflusst damit direkt den verbleibenden Ladestrom.

Mehrere Zellen in Reihe

Höherer Spannungsbedarf: Will man mehrere Zellen in Serie schalten, z. B. 10 NiMH-Zellen (ungefähr 12 V Gesamtnennspannung), steigt der benötigte Spannungsüberschuss signifikant. Die einfache Direktladung einzelner Zellen reicht oft nicht mehr aus, um alle Zellen korrekt zu versorgen.
Notwendige Regelung: Für mehrere Zellen in Reihe ist eine passende Regelung notwendig, da der konkrete Spannungsbedarf deutlich höher liegt und die einzelnen Zellen unterschiedlich entladen oder belasten sein können. Ohne Regelung droht Ungleichladung einzelner Zellen, was die Lebensdauer verringern oder zu Überladung einzelner Zellen führen kann.

Die Wahl der Diode: Standard vs. Schottky

Einfluss auf den Ladestrom: Die Diode bestimmt, wie viel der Solarzellen-Spannung am Akku tatsächlich ankommt. Ein größerer Drop verringert den Restspannungswert, der als Ladestrom genutzt werden kann.
Planung rund um Zielspannung: Bei der Planung sollten Sie den Drop der Diode in die Zielspannung einrechnen. Wenn die Zielspannung knapp über der Akkuspannung liegt, kann ein größerer Drop (Standarddiode) dazu führen, dass der Akku gar nicht oder nur sehr schwach lädt. Eine Schottky-Diode mit kleinem Drop bietet hier mehr Spielraum.
Praktische Abwägung: In Anwendungen mit wenigen Zellen in Reihe oder mit niedriger Lichtausbeute kann eine Schottky-Diode die praktikablere Wahl sein, weil sie mehr Restspannung zum Laden bereitstellt. In anderen Fällen kann eine Standarddiode ausreichend sein, wenn die Solarzellenspannung ausreichend Reserve hat.

Praktische Faustregel und Ausrichtung

Faustregel zur Ausrichtung: Halten Sie die Solarzelle so ausgerichtet, dass sie unter realistischen Lichtverhältnissen ausreichend Spannung anlegt, ohne die Akkus übermäßiger Überladung auszusetzen. Eine zu starke Ausrichtung auf maximale Spitzenleistung bei voller Sonneneinstrahlung ist nicht immer ideal, wenn die Ladespannung die Zellenspannungen zu stark überschreitet oder die Diode zu viel Spannung droppt.
Einfacher, übersichtlicher Ansatz: Wenn Sie nur wenige AA-/AAA-Zellen laden möchten, wählen Sie eine Solarzelle, deren Leerlaufspannung nahe, aber deutlich über 1,4 V pro Zelle liegt, und fügen Sie eine Diode mit möglichst kleinem Drop hinzu. Prüfen Sie in der Praxis, ob der Ladestrom ausreicht, selbst wenn die Lichtverhältnisse schwanken.

Abschlussgedanke

Die Praxis des AA/AAA-Ladens mit Solarzellen verlangt eine feine Abstimmung zwischen Solarzellenspannung, Dioden-Drop und dem Spannungsbedarf der Zellen. Für eine einzelne Zelle genügt oft eine kleine Reserve über 1,4 V, wobei der Diode-Drop bedacht wird. Bei mehreren Zellen in Reihe steigt der Bedarf an Regulierung, damit kein Ungleichladen einzelner Zellen geschieht. Die Diode als unverzichtbarer Schutz muss in der Planung berücksichtigt werden: Schottky-Dioden bieten oft mehr Kopfraum, Standarddioden sind robuster, aber verbrauchen mehr Spannungsreserve. Eine praxisnahe Orientierung spiegelt sich in der einfachen Regel wider: Richten Sie das System so aus, dass unter realistischen Lichtbedingungen eine ausreichende Spannung anliegt, der Akkus-Ladestrom aber nicht auf Kosten der Zellen überladen wird. So gelingt ein verlässliches, sicheres AA-/AAA-Laden mit Solarzellen – auch ohne komplexe Elektronik.

Aufbau, Schaltplan und zentrale Komponenten

Ein kompaktes, selbst gebautes Solar-Ladegerät für AA- und AAA-Akkus folgt einem schlichten Grundprinzip: Das Solarmodul speist über eine Sperrdiode den Akku-Bereich; der Minuspol wird gemeinsam geführt. Für einen sicheren Betrieb sind saubere Löt- und Befestigungstechniken entscheidend, ebenso wie eine bedarfsgerechte Dimensionierung der Solarzelle in Bezug auf die Akkukapazität. Im Folgenden werden zentrale Bauteile, Verbindungswege, Montage- und Löttechnik sowie optionaler regulatorischer Support erläutert.

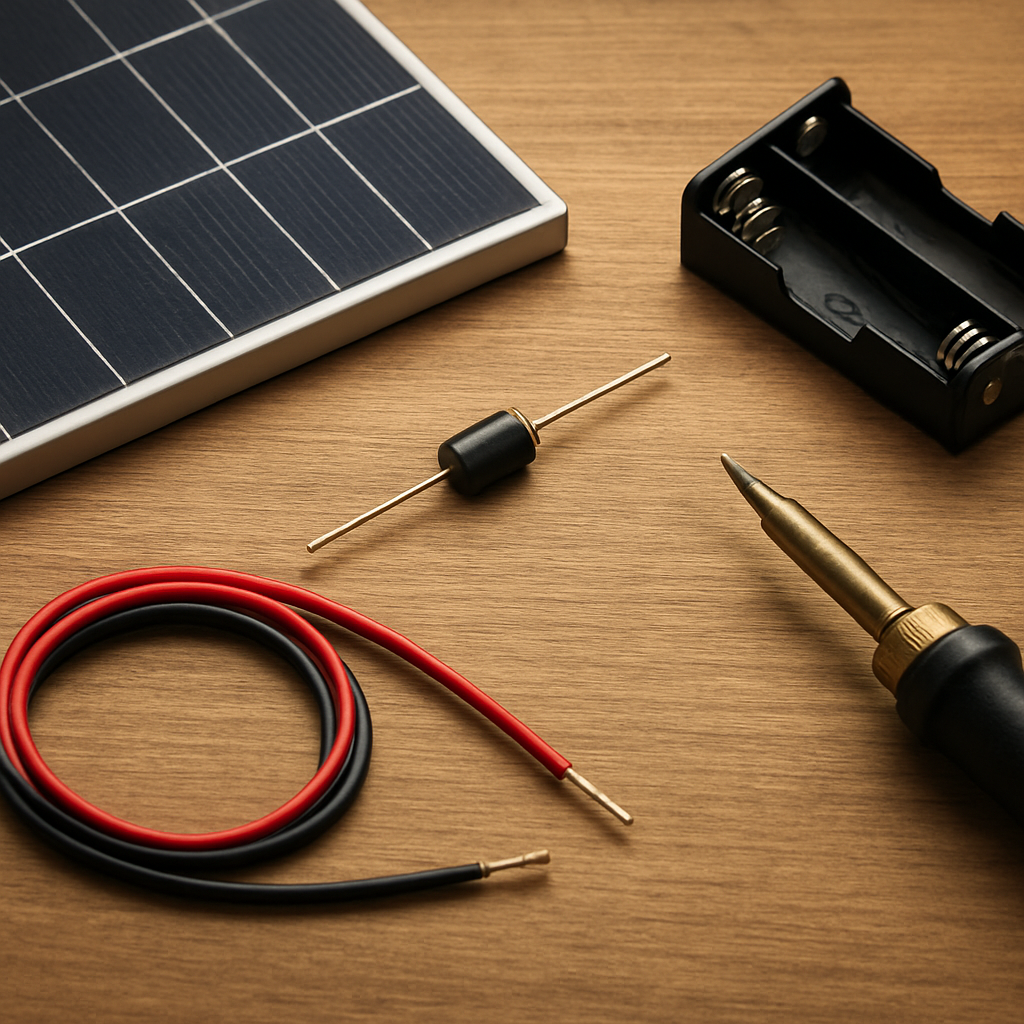

Wesentliche Bauteile des Solar-Ladepfads angeordnet

Zentrale Bauteile

Solarmodul: Bildet die Energiequelle und liefert die notwendige Ladespannung. Die Ausgangsspannung sollte so dimensioniert sein, dass sie trotz kleiner Verluste beim Ladevorgang die Akkuspannung zuverlässig erreicht.
Diode: Verhindert den Rückfluss des Stroms vom Akku in die Solarzelle bei schlechten Lichtverhältnissen.
Batteriehalter (Batteriefach): Halterung und Kontakte für die AA- bzw. AAA-Akkus; sorgt für eine sichere Ausrichtung der Zellen.
Verbindungsleitungen: Kabel, die Solarzelle, Diode und Akku elektrisch miteinander verbinden; sollten ausreichend dimensioniert sein, um Spannungsabfall und Erwärmung zu minimieren.
Lötwerkzeug: Lötkolben und Lötzinn, um sichere Verbindungen herzustellen.
ggf. Batteriefachabdeckung: Schutzabdeckung für die Anordnung der Bauteile, besonders bei freier Aufstellung oder Transport.

Verbindungspfade (Schaltpfade)

Pluspol Solarzelle → Anode der Diode: Hier fließt der Lade-Strom in den Ladepfad hinein; der Anschluss ist die Anode der Diode.
Katode der Diode → Pluspol des Akkus: Die Diode lässt den Strom nur in Richtung Akku fließen; der Akku wird dadurch nicht entladen, wenn kein Licht vorhanden ist.
Minuspol Solarzelle ↔ Minuspol Akku: Gemeinsamer Rückleiter, der alle Bauteile sicher verbindet.
Zusätzlich: Alle Verbindungen sollten sicher mechanisch stabilisiert und gut isoliert werden, damit Kabel nicht unter Zug oder Scheuerbelastung beschädigt werden.

Schaltplan (vereinfachte Darstellung)

Solarmodul (+) — Anode der Diode — Katode der Diode — Pluspol des Akkus
Solarmodul (−) — Minuspol des Akkus
Hinweise zur Praxis: Der einfache Pfad genügt für das Grundprinzip; bei schlechter Beleuchtung entsteht ein geringer, aber ausreichender Ladestrom, solange die Solarzelle ausreichend Licht erhält. Die Diode verursacht einen typischen Spannungsabfall, der bei der Auswahl der Zelle berücksichtigt werden sollte, damit die Ladespannung am Akku noch ausreicht.

Löte- und Befestigungstechnik

Lötverbindungen herstellen: Verwenden Sie Lötzinn mit geeignetem Flussmittel; arbeiten Sie zügig, um Überhitzung der Bauteile zu vermeiden. Vor dem Löten Drähte sauber entgraten, Lötstellen ordentlich kappen und die Kontaktflächen säubern.
Belastungspunkte sichern: Verläufe, Kabeldurchführungen und Kontakte sollten durch Zugentlastung geschützt werden; mechanische Festigkeit reduziert spätere Ausfälle.
Isolierung: Alle freiliegenden Metallteile müssen sauber isoliert werden, besonders an Klemmen, Diode und Batteriehalter. Verwenden Sie Schrumpfschläuche oder Klebeband an kritischen Stellen, damit kein Kurzschluss entstehen kann.
Saubere Verdrahtung: Verlegen Sie Kabel so, dass sie nicht durch Bewegungen oder Vibration belastet werden; halten Sie Plus- und Minuswege klar getrennt, um Störsignale zu minimieren.

Stromabhängige Auswahl der Solarzelle

Leistungskalkulation: Die Stromstärke der Solarzelle sollte idealerweise etwa ein Zehntel der Akku-Kapazität entsprechen. Diese Regel unterstützt ein gleichmäßiges, sanftes Ladeprofil und vermeidet starke Spitzen- oder Stromeinbrüche.
Beispiel: Für einen AA-NiMH-Akku mit 2000 mAh Kapazität ergibt sich ein Ziel-Strom von ca. 200 mA. Bei AAA-Akkus entsprechend kleiner oder größer, je nach Kapazität.
Berücksichtigen Sie neben der Kapazität auch die Entladestärke und das verfügbare Sonnenlicht am Aufstellungsort. In der Praxis kann eine Solarzelle mit etwas höherer Leerlaufspannung sinnvoll sein, um den durch die Diode verursachten Spannungsabfall auszugleichen.

Wichtiger Hinweis zu NiMH/NiCd

Ladeelektronik notwendig: NiMH- und NiCd-Akkus benötigen in der Regel eine passende Ladeelektronik oder eine regulatorische Lösung, um Überladung sicher zu vermeiden und die Lebensdauer zu schützen. Ohne Regulierung steigt das Risiko von Überladung, Erwärmung und Kapazitätsverlust.

Optionaler Bauteile

PWM-Laderegler: Ein kompakter PWM-Laderegler kann das System deutlich sicherer und zuverlässiger machen, indem er den Ladezustand besser regelt, Spannungen begrenzt und Überladungen verhindert.
ELV-Laderegler (regulatorische Lösung): Eine weitere Möglichkeit, die Ladeelektronik zu integrieren; liefert oft stabile Ausgangsspannungen auch bei wechselnder Sonneneinstrahlung und schützt die Akkus vor Überspannung.

Hinweise zur Praxis

Die beschriebenen Bauteile und der Aufbau richten sich an einfache, manuelle Umsetzungen. Für längere Lebensdauer der Zellen empfiehlt sich eine robuste Gehäusebauweise mit ausreichender Belüftung, geeigneten Klemmen und Schutzabdeckungen.
Vor dem ersten Einsatz prüfen Sie Festigkeit, Isolation und Korrosionsfreiheit der Verbindungen. Ein Test bei direktem Sonnenlicht mit Messung von Spannungen und Strömen hilft, Fehlverdrahtungen früh zu erkennen.

Diese Grundbausteine und der einfache Verbindungsweg bilden die Basis für ein kompaktes, selbst gebautes Solar-Ladegerät für AA- bzw. AAA-Akkus. Mit sorgfältiger Löttechnik, sicherer Isolierung und einer passenden regulatorischen Ergänzung lässt sich eine zuverlässige Ladefähigkeit realisieren, die bei ausreichender Sonneneinstrahlung eine praktikable Alternative zu konventionellen Ladegeräten darstellt.

Ladeleistung, Strombedarf und realistische Ladezeiten

Für die Praxis einer einfachen DIY-Ladeschaltung mit Solarzellen zum Nachladen von AA- bzw. AAA-NiMH/NiCd-Akkus gilt eine praxisnahe Faustregel: Der Ladestrom sollte sich annähernd am Zehntel der Kapazität orientieren. Das bedeutet konkret:

Stromwahl: Wählen Sie einen Solarstrom von etwa C/10 der Akkukapazität. Bei NiMH-Zellen mit 2800 mAh entspricht das ca. 280 mA optimaler Startstrom. Diese Größenordnung ermöglicht eine schonende, gleichmäßige Ladung, die die Lebensdauer der Zellen respektiert und zugleich eine zügige Aufladung ermöglicht.

Stromstärke und Kapazität im Praxisbezug

Typische Zielladestromstärken liegen im Bereich um 0,3–0,4 C, je nach Zellchemie und Alter der Akkus. Eine große NiMH-Zelle mit rund 2800 mAh lässt sich damit gut ansteuern, während Li‑Ion‑Optionen strengere Kontrollen verlangen können.
Als Orientierung dient eine einfache Beispielrechnung: Setzt man einen Ladestrom von ca. 600 mA pro Zelle ein, könnte eine Zelle mit 3080 mAh theoretisch unter idealen Bedingungen in ca. 5,1 Stunden geladen sein. In der Praxis fällt dieser Wert jedoch deutlich geringer aus, sobald Verluste auftreten.

Verluste, Wirkungsgrade und ihr Einfluss auf die Ladezeit

Verluste sind unvermeidlich: Der Spannungsabfall an der Diode, der Innenwiderstand der Akkuzellen sowie der Gesamtsystemwirkungsgrad verringern den effektiven Ladefluss spürbar.
Der Diode-Drop ist besonders wichtig: Er reduziert die verfügbare Ladespannung, sodass trotz einer anfangs höheren Panelspannung die tatsächlich an den Akku gelangende Ladespannung sinkt.
Praktisch bedeutet das: Selbst wenn das Panel nominal mehr Spannung liefert, sinkt der effektive Ladestrom, sobald der Spannungsabfall durch Diode und Widerstände berücksichtigt wird. Die Folge ist eine längere Ladezeit als bei der rein idealisierten Rechnung.

Diode-Drop-Effekte und Panelspannung

Ein typischer Diode-Drop liegt bei ca. 0,7 V. Das hat direkte Auswirkungen auf die Zellspannung.
Um trotz Drop eine belastbare Ladespannung zu erzielen, ist häufig eine höhere Panelspannung pro Zelle sinnvoll – zum Beispiel rund 2 V pro Zelle, insbesondere wenn mehrere Zellen parallel geschaltet sind.
Bei modularen Setups mit 2–3 V pro Zelle vor dem Drop führt der Spannungsabfall dazu, dass am Akku nach dem Drop noch eine akzeptable Ladespannung anliegt. In der Praxis bedeutet das: Eine sorgfältig dimensionierte Panelspannung muss gewählt werden, damit am Akku noch ausreichend Restspannung vorhanden ist.

Industrielle Erfahrungen und Einsatzbereiche

Praktische Versuche zeigen, dass NiMH-Zellen mit einfacher Ladeelektronik auch mit minimalistischen DIY-Ladeschaltungen zuverlässig funktionieren.
Li‑Ion‑Zellen erfordern deutlich strengere Kontrollen (z. B..

Temperatur- und Spannungsüberwachung). Ohne geeignete Schutzschaltungen steigt das Risiko von Überladung, Hitzeentwicklung oder Kapazitätsverlust deutlich.

Aufgrund dieser Unterschiede wird bei DIY-Lösungen oft NiMH/NiCd bevorzugt, da die Ladeströme leichter zu kontrollieren sind und Zellen robuster gegenüber moderaten Abweichungen reagieren.

Praktische, kleinschrittige Vorgehensweise (Test-Setup)

Starten Sie mit einer Panelspannung von 5–6 V und prüfen Sie die tatsächliche Panelspannung in direkter Sonne mit einem Multimeter.
Messen Sie unter Last, wie sich die Panelspannung verhält, wenn der Ladestrom fließt. Berücksichtigen Sie dabei den Drop durch die Diode.
Schätzen Sie die reale Ladezeit basierend auf der tatsächlichen Stromstärke am Akku und dem gemessenen Spannungsniveau. Rechnen Sie mit Verlusten, und legen Sie realistische Erwartungen fest (oft deutlich länger als die idealen 5,1 Stunden).
Halten Sie NiMH/NiCd-Akkus im Fokus: Die einfachen Systeme arbeiten gut; Li‑Ion‑Optionen benötigen dagegen oft eine spezialisierte Lösung oder separates Laderegler-Design.

Praktische Hinweise zur Umsetzung

Wählen Sie zunächst eine überschaubare Panelspannung, die sich im Bereich von 5–6 V bewegt, um Ballast- und Messfehler zu vermeiden.
Prüfen Sie die Panelspannung direkt unter direkter Sonneneinstrahlung; lassen Sie sich möglichst nicht von nominalen Ladestromzahlen blenden.
Beachten Sie Sicherheitsaspekte: Das Laden sollte niemals unüberwacht bleiben, insbesondere wenn mehrere Zellen parallel oder seriell geschaltet sind.
Wenn die Ladezeit trotz passenden Stromes zu lang erscheint, prüfen Sie die Verbindungen, den Leitungsquerschnitt und den Kontaktwiderstand an Lötstellen, Steckern und der Diode.

Zusammengefasst bietet eine vernünftig dimensionierte Startstrom, verbunden mit einer realistischen Berücksichtigung von Verlusten, Diode-Drop und Zelleresistenz, eine praktikable Grundlage für eine kleine Solar-Ladestube. Beginnen Sie mit getesteten, überschaubaren Spannungen, messen Sie aufmerksam nach und passen Sie die Stromstärke schrittweise an die Gegebenheiten vor Ort an. So erhalten Sie eine realistische Einschätzung der Ladezeiten und können Ihre DIY-Lösung sinnvoll und sicher optimieren.

Regler, Sicherheit und praktikable Best Practices

Beim Bau eines Solar-Ladegeräts für AA- oder AAA-Akkus ist eine sinnvolle Reglung der Ladeparameter essenziell. Ohne Regulierung drohen Überladung, unregelmäßige Ladeprofile und ein vorzeitiger Verschleiß der Zellen. Eine durchdachte Regelung erhöht Lebensdauer, Zuverlässigkeit und Sicherheit – besonders bei einfacheren DIY-Lösungen mit kleinen Solarmodulen.

Empfehlung zur Regelung

Regelung vor dem Laden: Schaltet vor dem Laden unbedingt einen Laderegler dazwischen, um Überladung und unregelmäßigen Ladestrom zuverlässig zu verhindern.
Warum das wichtig ist: Eine gut dimensionierte Regelschaltung sorgt dafür, dass die Batterien binnen vernünftiger Zeit sicher geladen werden, ohne dass Spitzenströme oder Autoabschaltungen die Lebensdauer belasten.
Praxisnutzen: Selbst bei überschaubaren Bauformen schützt eine passende Regelung die Zellen besser vor Temperatur- und Spannungsfindungen während wechselnder Lichtverhältnisse.

Optionen für Laderegler

PWM-Laderegler: Eignet sich gut für niedrige Leistungen. Solche Regler regeln den Ladestrom durch Pulsweitenmodulation und sind oft kostengünstig, kompakt und einfach zu integrieren. Sie bieten zuverlässigen Grundschutz gegen Überladung bei kleinen Solarmodulen.
ELV-Laderegler: Wird als praktikable Lösung für den Hobbybereich genannt. Typisch aus einem DIY- oder Elektronik-Sortiment, oft mit einstellbarem Ladestrom und grundlegendem Überspannungs-/Überstromschutz. Eignet sich gut als fertige Komponente für Einsteigerprojekte.
Fertige vs. selbst aufgebaute Lösungen: Viele günstige Lösungen arbeiten unterdimensioniert oder verfügen nicht über Abschaltautomatiken. Eine gut gewählte Regelung erhöht hingegen deutlich Lebensdauer und Zuverlässigkeit – auch bei wechselndem Sonnenlicht.

Schaltungs-Strategien zur Eingangsseite

Option A – Zwei 600 mA-Module seriell: Seriell geschaltete Module liefern höheren Spannungsanteil, bei gleichbleibendem Strom von 600 mA. Das kann den Eingangsbereich des Reglers auf eine passende Spannung vorbereiten; der maximale Ladestrom bleibt dabei etwa 600 mA pro Strang.
Option B – Zwei 400 mA-Module seriell, parallel zu zwei 600 mA-Modulen: Die zwei 400 mA-Module in Serie erzeugen ebenfalls höhere Spannung, deren Ausgang dann parallel zu den zwei 600 mA-Modulen geführt wird. Die Summe der Ströme ergibt ungefähr 1 A Eingangsseite. Diese Konstellation zielt darauf ab, eine ca. 1 A Eingangssituation zu erreichen, um mehrere AA-Zellen effizient zu laden.
Praktische Überlegung: Die gewählten Module sollten aufeinander abgestimmt sein, damit sich Spannungen addieren und Ströme sinnvoll zusammenwirken. Die parasitären Verluste (z. B. durch Spannungsabfall in Dioden) sollten bei der Planung berücksichtigt werden.

Eingangsspannung, Spannung und Ladestrom

Eingangsspannung des Reglers: Die Regel-Schaltung erwartet typischerweise einen Eingang von ca. 5 V. Diese Spannung reicht aus, um mehrere AA-Zellen seriell/parallel zu laden, insbesondere wenn der Regler den Strom entsprechend begrenzt.
Maximaler Ladestrom: Typischerweise liegt der maximale praktikable Ladestrom bei etwa 1 A. Mit entsprechender Topologie kann so ein vernünftiges Ladeprofil realisiert werden, ohne Zellen zu stark zu belasten.
Anwendungsspektrum: Durch diese Spannungs- und Stromwerte lassen sich verschiedenste AA-/AAA-Kombinationen (Serien- bzw. Parallelschaltungen) im Rahmen des sicheren Betriebs laden – je nach gewählter Zellenanzahl und Kapazität der Akkus.

Sicherheitstipps

Verpolungsschutz: Eine Vorkehrung gegen Verpolung schützt Regler, Diode und Akku vor irreversiblen Schäden. Typisch genügt eine Schutzdiode oder sorgfältig dimensionierte POL-Sicherung in der Eingangskette.
Temperaturüberwachung: Temperaturabhängige Überwachung ist sinnvoll. Bei Überschreiten definierter Grenzwerte oder bei auffälligen Temperaturschwankungen sollte der Ladevorgang abgeschaltet oder heruntergeregelt werden, um Zellenschäden zu vermeiden.
Gehäuse- und Materialwahl: Geeignete Gehäusematerialien mit ausreichender Belüftung mindern Risiko von Überhitzung, Feuchtigkeitseintritt und mechanischem Verschleiß. Lüftungsschlitze sollten vor Wettereinwirkung geschützt sein, zum Beispiel durch Dichtungen oder Überstände.
Schutz vor Überspannung und Kurzschluss: Achten Sie darauf, dass alle Verbindungen sicher vercrimpt oder gelötet sind, und verwenden Sie geeignete Sicherungen oder Polungsprüfer, um Kurzschlüsse rasch zu erkennen.
Schutzlebensdauer der Zellen: Beachten Sie, dass NiMH-/NiCd sowie Li‑Ion/Ni‑MH-Zellen unterschiedliche Ladeprofile benötigen. Eine einfache, gut dimensionierte Regelung schützt die Zellen effektiver vor Überladung, Tiefentladung und überhitzter Betriebsführung.

Der Fokus liegt darauf, eine einfache, robuste Lösung zu schaffen, die mit moderater Eingangsspannung arbeitet und bei Bedarf auf 1 A Ladestrom skaliert. So lassen sich AA-/AAA-NiMH- oder NiCd-Akkus zuverlässig laden, ohne das Risiko einer Überladung zu erhöhen.

Hinweis: Die hier beschriebenen Ansätze basieren auf praxisnahen Vorgaben und zielen darauf ab, Machbarkeit, Sicherheit und Zuverlässigkeit bei DIY-Solar-Ladegeräten zu verbinden.

Praxis-Setup, Tests, Erfahrungen und Troubleshooting

Dieser Abschnitt beschreibt den praxisnahen Aufbau, den systematischen Testablauf, typische Prüfpunkte, häufige Fehlerquellen und nützliche Alltagstipps beim Bau eines Solar-Ladegeräts für AA- und AAA-NiMH/NiCd-Akkus. Die Darstellungen beziehen sich auf gängige Praxis-Kits, typische Eingangsspannungen und bewährte Testabläufe aus Hobby- und Makerspace-Projekten.

Typische Praxis-Kits und Eingang

Typische Praxis-Kits verwenden 5–20 Wp Solarpanels; der Eingang liegt idealerweise bei ca. 5–6 Volt, damit kleine AA-/AAA-NiMH-Ladungen zuverlässig gespeist werden können.
Ein solcher Eingang ermöglicht einen moderaten Laderstrom, der zu NiMH-/NiCd-Akkus passt, ohne dass es zu starkem Temperaturanstieg kommt. Die Ladespannung muss etwas über der Akkuspannung liegen, damit der Stromfluss beginnt; dazu gehört auch der Einsatz einer Schutzdiode, die den Rückfluss vom Akku zur Solarzelle verhindert.
Neben dem Panel eignen sich Verbindungsleitungen, eine passende Diode und ein Batteriefach. Lötarbeiten am Panel, der Diode und dem Akku-Bereich erleichtern stabile Verbindungen; je nach Aufbau kommen Lötfahnen, Crimpverbindungen oder einfache Steckverbinder zum Einsatz. Für unterwegs empfiehlt sich ein kompakter Aufbau mit Wetterschutz und ausreichender Belüftung.

Testablauf

Vorbereitung: Stellen Sie das Panel in direktes Sonnenlicht. Die ideale Testbedingung ist volles Sonnenlicht ohne Schatten, damit die Panel-Spannung zuverlässig im Bereich von 5–6 Volt liegt.
Schritt 1 – Panel-Spannung prüfen: Messen Sie die Leerlaufspannung am Panel bzw. am Eingang der Ladeschaltung. Zielwert liegt ungefähr bei 5–6 V unter Last, je nach Panel-Charakteristik und Temperatur.
Schritt 2 – Ladezustand beobachten: Öffnen Sie den Pfad zum Akku und beobachten Sie den Ladestrom sowie die Spannung am Akku während des Ladevorgangs. Notieren Sie, wie rasch die Akku-Spannung ansteigt und ob sich eine stabile Ladephase etabliert.
Schritt 3 – Temperaturverlauf beobachten: Während des Ladens die Temperatur der Zellen überprüfen. NiMH/NiCd sollten sich nicht stark erhitzen; bei Wärmeentwicklung ist ein Absenken des Stroms oder eine bessere Belüftung sinnvoll.
Schritt 4 – Dauer-Test: Für einen typischen Ladevorgang an direkter Sonne rechnet man grob mit mehreren Stunden, oft 4–8 Stunden je nach Panel-Leistung, Akkukapazität und Einstrahlung. Dokumentieren Sie den Ladestrom, die Spannungen und eventuelle Zeitpunkte, an denen sich Ladeverläufe verändern.

Wichtige Prüfungen

Saubere Verbindungen prüfen: Lose oder korrodierte Kontakte mindern den Ladefluss; Verbindungen sollten fest sitzen und gut leitfähig sein.
Panel-Oberfläche reinigen: Staub, Pollen oder Blätter reduzieren die Lichtausbeute; eine milde Reinigung verbessert die Leistung merklich.
Batteriespannung im Ladestrom beobachten: Die Akku-Spannung muss im sicheren Ladebereich bleiben; eine zu schnelle Spannungsanstieg oder Überspannung deutet auf eine ungünstige Konfiguration hin.
Temperatur der Zellen überwachen: NiMH-/NiCd-Akkus dürfen während des Ladens nicht stark heiß werden; bei Wärmeentwicklung Leerlauf reduzieren, Belüftung erhöhen oder den Ladevorgang zeitlich pausieren.
Schutzkomponenten beachten: Diode(en) und ggf. ein kleiner Lader sichern die richtige Polarität und verhindern Rückströme.

Fehlerbehebung

Verschmutzte Paneele mindern Ladeleistung: Reinigung des Panels führt oft zu spürbarer Leistungsverbesserung.
Lose Verbindungen oder beschädigte Kabel: Prüfen, nachziehen, ggf. Kabel ersetzen; gute Crimp-Verbindungen oder fachgerechte Lötstellen sind hier entscheidend.
Defekte Akkus mindern Ladeleistung: Alte oder stark kapazitätsreduzierte Zellen laden weniger effizient; bei Verdacht Austausch testen.
Komponententests durchführen: Trennen Sie den Aufbau, testen Sie Panel, Diode, Regler und Akku einzeln mit bekannten Good-Parts; gezieltes Austauschen der fehlerhaften Komponente ist oft einfacher als eine komplette Neukonfiguration.
Teilladung testen: Falls nur einzelne Zellen nennenswert laden, prüfen Sie Gleichverteilung der Ströme in Parallelschaltungen (bzw. Serienschaltung, falls verwendet) und mögliche Ungleichgewichte.
Falls Probleme bleiben: Prüfen Sie das Schaltungs-Handbuch bzw. die Anleitung des verwendeten Laderegler-Moduls und führen Sie ggf. eine systematische Fehlersuche durch (Pull-/Push-Tests, Spannungsabfallmessungen, Isolationscheck).

Praxis-Tipps

Unterwegs kompakte Kits: Es gibt tragbare Sets, oft mit einem 5 W- oder 6–12 V-Eingang und integrierten USB-/USB-C-Ausgängen, um auch andere Geräte direkt zu laden. Sie eignen sich gut als Notfall- oder Außenpaket.
USB- oder USB-C-Ausgänge: Neben dem direkten Akku-Laden lassen sich so kleinere Geräte wie Smartphone, LED-Lampen oder USB-Ladegeräte betreiben – dadurch steigt die Vielseitigkeit des Systems.
Praktische Bauweise für unterwegs: Ein wetterfestes Gehäuse oder eine Box mit belüfteten Öffnungen schützt die Elektronik vor Feuchtigkeit, während die Module dauerhaft belichtet bleiben.

Langzeit-Praxis

NiMH/NiCd lassen sich relativ einfach laden, sofern der Stromfluss moderat gewählt ist und Temperatur sowie Ladezustand kontrolliert werden.
Für anspruchsvollere Power-Setups kann ein Pufferspeicher oder ein separates 12-V-Ladegerät sinnvoll sein, um Leistungsstärke zu erhöhen, Schwankungen der Solarleistung auszugleichen und eine stabilere Ladecharakteristik zu erreichen.
Ein Pufferspeicher ermöglicht zeitversetztes Laden, etwa bei wetterbedingten Leistungsschwankungen, während ein 12-V-Ladegerät direkt an vorhandene Gleichstrom-Systeme anschließt und eine robuste Ladesicherung bietet.
Langfristig lohnt sich die Berücksichtigung eines sinnvoll dimensionierten Ladepfads: Panel > Laderegler > Akku > optionaler Pufferspeicher oder 12-V-Verbraucher. So lassen sich NiMH/NiCd-Akkus zuverlässig laden und gleichzeitig Geräte direkt mit 5 V/USB versorgen.

Zusammengefasst bietet diese Praxisführung eine pragmatische Vorgehensweise, um ein solides Solar-Ladegerät für AA-/AAA-Akkus aufzubauen, zuverlässig zu testen und bei Bedarf zu optimieren. Mit sauberem Aufbau, sorgfältiger Prüfung und zielgerichteten Verbesserungen lässt sich eine robuste Lösung für unterwegs, im Workshop oder als Notfall-Setup realisieren.

Fazit

Mit diesem kompakten Solar-Ladegerät lässt sich zeigen, wie Theorie in eine greifbare Praxis überführt wird: Eine passgenaue Spannungsreserve über der Zellenspannung, ein geringer Diode-Drop und eine passende Reglung reichen oft schon aus, um AA- oder AAA-NiMH/NiCd-Akkus unter wechselnden Lichtbedingungen sicher zu laden. Der Clou liegt weniger in aufwändiger Elektronik als in der sorgfältigen Abstimmung von Solarzelle, Ladestrom und Schutzmechanismen – und in der Bereitschaft zu testen, zu messen und notfalls nachzusteuern. Ob ein einzelner Zellenpfad oder mehrere Zellen in Reihe: Mit moderaten Reglerlösungen (PWM oder fertige ELV-Module) lässt sich das System sinnvoll skalieren, ohne die Zellen zu überfordern.

Am Ende bietet dieses Projekt mehr als eine Ladehilfe: Es ist ein praxisnahes Beispiel dafür, wie man aus Alltagsbauteilen ein zuverlässiges, mobiles Stromversorgungssetup baut. Mit guten Gehäusebedingungen, sauberer Verdrahtung und regelmäßiger Prüfung funktioniert der Strahl aus Sonnenlicht sogar jenseits der besten Theorie – ideal für Balkon, Werkstatt oder Notfall-Setup.
