Solar-Handyladegerät aus alten Teilen bauen: Konzepte & Praxis

Vor dem ersten Probelauf knistert das improvisierte Solar-Handyladegerät aus alten Teilen wie ein kleines Hochtouren-Labor: sechs 6V/1W‑Panels, lose verbunden, starren in den Himmel, während ein winziger USB‑Ausgang darauf wartet, dass die Sonne die Mobilität liefert. Ehrlich beobachtet: Unter optimalen Bedingungen wirkt der Aufbau wie eine praktische Zukunftsvision; in der Praxis brechen Spannung und Strom jedoch in unvorhersehbaren Mustern durch Wolken, Wärme oder Verschattung. Die Panelspannung schwankt, der USB‑Ladestrom tanzt, und ein einfacher Boost‑Wandler muss mit zarten Eingangssignalen arbeiten. Das klingt nach Kompromissen – und genau darum geht dieser Artikel: Tiefe Einblicke, Konzepte und praxisnahe Umsetzung, die aus Altbestand eine belastbare Ladequelle formen. Spannungsdramaturgie, Pufferspeicher und MPPT‑Strategien zeigen, wie man trotz wechselnder Lichtverhältnisse eine stabile USB‑Versorgung erreicht – und welche Kompromisse realistisch bleiben, wenn man unterwegs ist.

Aufbau-Architektur: Von 6V/1W-Panels in Parallelschaltung bis zur USB-Ladetechnik

Ausgangskonzept

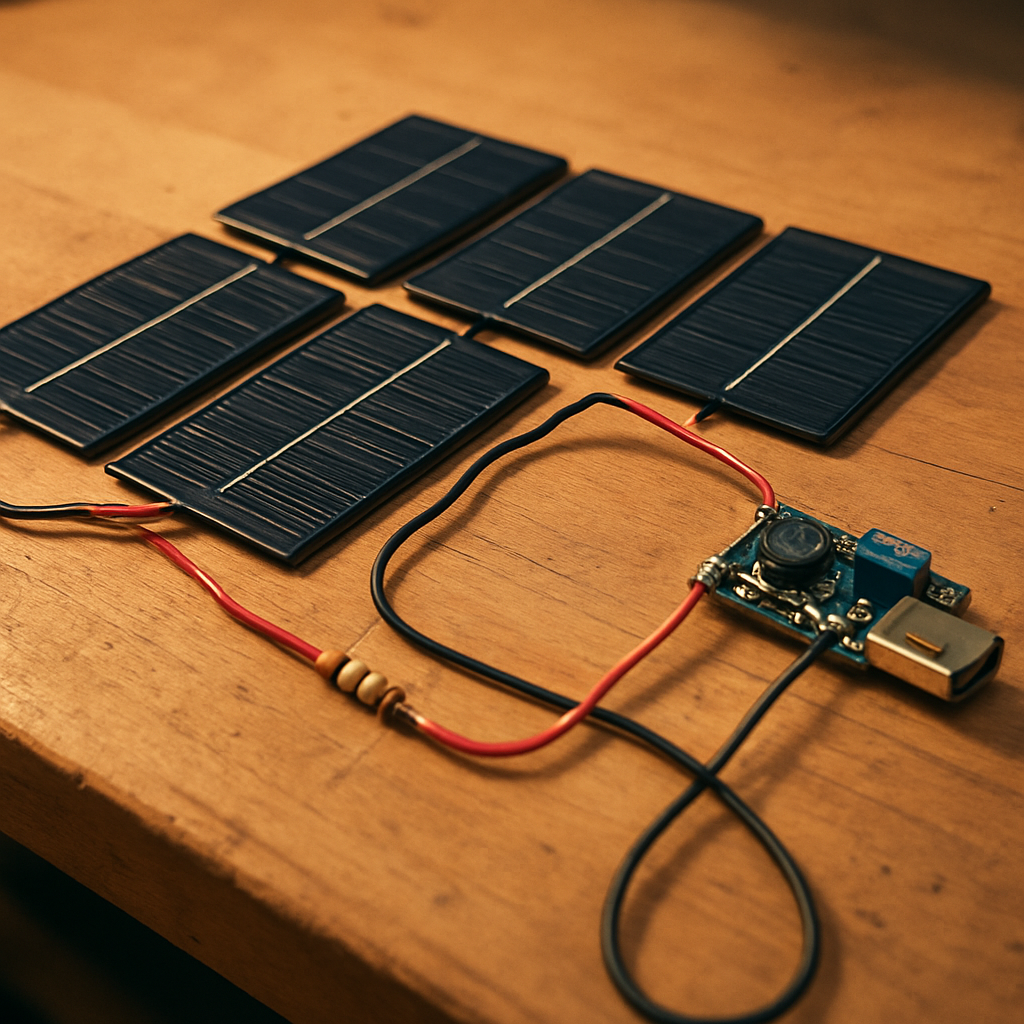

Ausgangskonzept: Sechs 6V/1W‑Panels werden parallelgeschaltet und hinter einem 1‑Ohm‑Widerstand betrieben, um eine USB‑Ladung bereitzustellen. Ziel ist eine 5V‑ähnliche USB‑Spannung trotz schwankender Zellenleistung. Die Parallelschaltung bündelt die verfügbaren Ströme, der Vorwiderstand dient der einfachen Drosselung und Spannungsbegrenzung. Da USB‑Ladung meist eine stabile 5V erfordert, soll eine nachgeschaltete Boost‑Stufe die Ausgangsspannung annähernd konstant halten, auch wenn einzelne Zellen weniger Leistung liefern. Praktisch bezieht sich die Energiequelle damit nicht mehr auf eine einzelne Zelle, sondern auf die Gesamtleistung der Panel‑Parallelgruppe.

Spannungsdramaturgie

Spannungsdramaturgie: Diskrepanzen zwischen Nennspannung der Zellen und der Spannung unter Last machen den Betrieb anspruchsvoll. In einem Praxisversuch sank die Panelspannung: Offen gemessen lag sie bei rund 4 V, unter Last wurde deutlich weniger erreicht; an einem Panel wurden knapp 0,5 V gemessen, während der USB‑Ausgang nur ca. 0,2 V lieferte. Diese Differenz erklärt, warum Spannungsprobleme auftreten: Parallelschaltung stabilisiert zwar den Strom, nicht jedoch automatisch die Spannung unter Last. Der nachgeschaltete Boost‑Wandler muss mit sehr schwachen Eingangssignalen arbeiten, wodurch Effizienz und erreichbare Ausgangsleistung stark limitiert sind.

Strompfad

Strompfad: Ein Step‑up‑Konverter soll die Eingangsspannung von 0,9–5 V auf 5 V erhöhen und Ströme bis zu 600 mA liefern. Die reale Grenze ergibt sich aus dem Zusammenspiel von Panelleistung, Widerstand, Converter‑Effizienz und Lastbedarf. Unter idealen Bedingungen könnten sechs 6V/1W‑Panels theoretisch eine USB‑5V‑Stromversorgung in der Größenordnung von ca. 0,6 A liefern; praktisch sinkt dieser Wert deutlich, wenn Panels nicht konstant volle Leistung liefern oder der Widerstand zusätzlichen Spannungsabfall verursacht. Die Umsetzung hängt stark von der tatsächlichen Eingangsenergie des Boost‑Wandlers ab; realistische Zielwerte liegen typischerweise deutlich darunter, besonders bei wechselnder Sonneneinstrahlung.

Last- und Leerlaufverhalten

Last- und Leerlaufverhalten: Der Ladestrom hängt stark von der Einstrahlung ab. Bei schlechter Beleuchtung bricht die Eingangsseite schnell ein, der Boost arbeitet in engen Spannungs‑ und Stromfenstern. Im Leerlauf ist die Panelspannung höher, fällt aber unter Last spürbar ab. Der USB‑Ausgang funktioniert zuverlässig nur, wenn ausreichend Energie zur Verfügung steht; bei schwacher oder wechselnder Beleuchtung sinkt der Ladestrom und die 5‑V‑Regelung wird instabiler. In solchen Situationen können kurzzeitige Spannungsabfälle am USB‑Ausgang auftreten und das Laden beeinträchtigen.

Zielperspektive vs. Realität

Zielperspektive vs. Realität: Die ursprüngliche Idee sah vor, mehrere Panels in zwei Reihen zu schalten, um eine höhere Netto‑Spannung zu erzeugen (z. B. 12 V) und so eine stabilere Lastführung zu ermöglichen. Geplant war eine Konfiguration aus zwei Parallelschaltungen in Serie, die ca. 12 V bei ca. 3 W liefern sollte und theoretisch bessere Pufferung gegen Lichtschwankungen verspricht. Praktisch bleibt die Umsetzung jedoch stark lichtabhängig: Die erzielbare Leistung hängt von Konstanz und Intensität der Einstrahlung ab. Selbst mit zwei Serienzweigen bleibt der Betrieb stark von Tageszeit, Wetter und Ausrichtungswinkel abhängig; eine stabile USB‑Spannung lässt sich so nur schwer garantieren.

Schlussfolgerung

Schlussfolgerung: Ohne MPPT wird das System anfällig gegenüber Lichtwechseln; die einfache Kombination aus parallelen 6V‑Panels und einem nachgeschalteten Boost liefert oft nur eine schwankende 5V‑Ausgabe. Ein MPPT‑basiertes Design ist in der Praxis sinnvoll, um das Maximum aus der Sonneneinstrahlung zu nutzen und eine stabile USB‑Spannung trotz wechselnder Bedingungen zu ermöglichen. Ein reiner Festspannungs‑ oder Buck/Buck‑Boost‑Ansatz ohne MPPT landet schnell in Bereichen, in denen der Eingangsspannungsbereich des Wandlers zu schwach ist, um zuverlässig 5 V zu liefern. Praktisch bedeutet das: Planen, messen und dimensionieren unter Berücksichtigung von Wirkungsgraden, Lastprofilen und saisonaler Lichtverhältnisse; MPPT‑Module erhöhen oft die realistische Chance, unter variablen Bedingungen eine beständige USB‑Ladeleistung zu erreichen.

Realistische Leistung, MPPT-Empfehlungen und Betrieb unter Ruhezustand

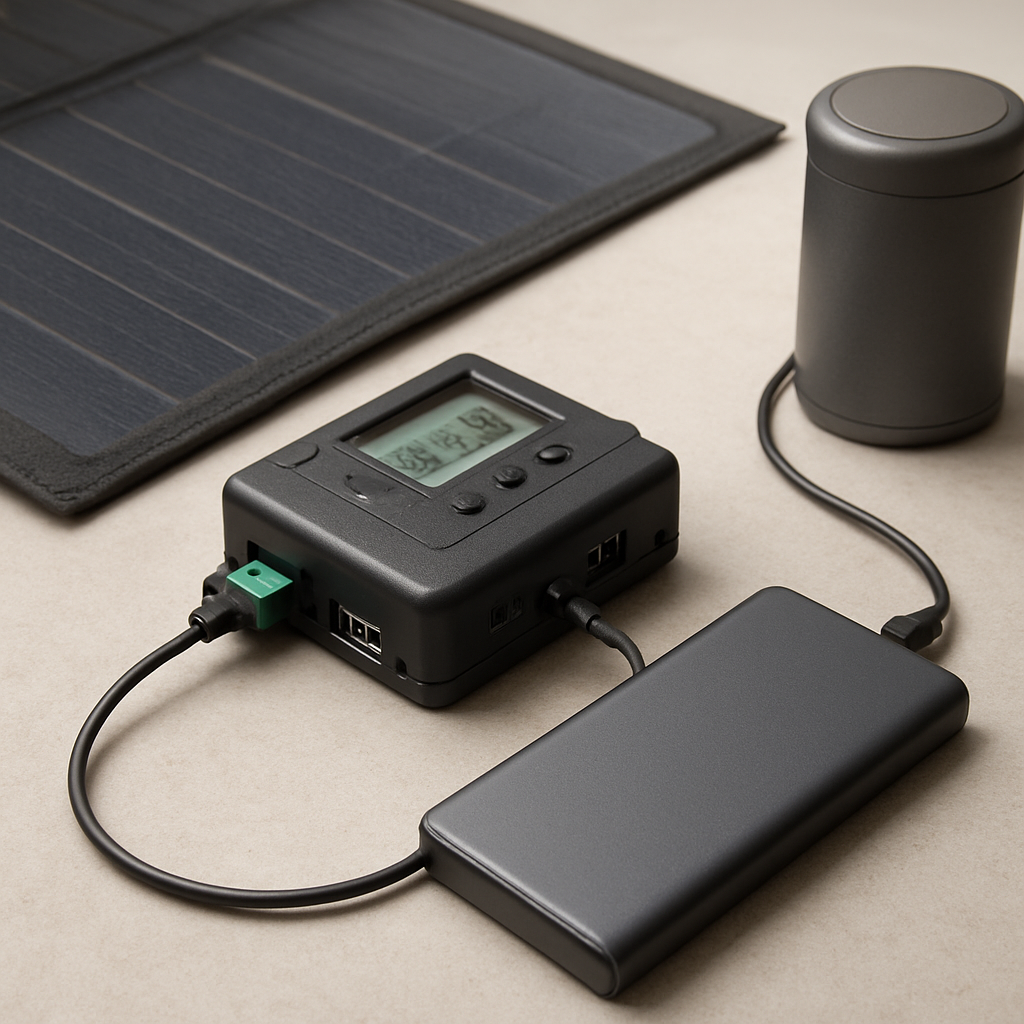

MPPT-Notwendigkeit

• MPPT‑Effektivität: Maximum Power Point Tracking regelt die Leistungsabgabe so, dass der Solarertrag aus variierenden Eingangsspannungen bestmöglich genutzt wird. Im Alltag schwanken Lichtstärke, Ausrichtung und Temperatur, sodass der Leistungsabgabepunkt näher am Optimum bleibt und die Energie effizienter in Akku oder Lastfluss übertragen wird.
• Warum sinnvoller als reines Step‑Up: Ein reines Step‑Up‑Modul wandelt zwar Spannungen um, findet aber nicht zuverlässig das tatsächliche Leistungsoptimum der Solarzelle, insbesondere bei schwankender Eingangsgröße. MPPT passt die Betriebsbedingungen des Reglers dynamisch an, um die verfügbare Leistung zu maximieren, statt einfach nur eine feste Spannung zu liefern.

Eingangsstabilität

• Eingangsspannung ist keine Konstante: Buck‑ oder Boost‑Controller können die Eingangsspannung nicht zuverlässig halten, wenn Lichtzustand schwankt oder der Panel‑Ausgang gering ist. In solchen Fällen rutscht die Ausgangsspannung ein, Ladeversorgungen werden instabil oder der Ladevorgang stockt.
• Vorteil des MPPT: Durch ständiges Abtasten von Spannungen und Strömen am Panel bringt der MPPT‑Regler das Panel nahe an seinen MPP (Maximum Power Point) und wandelt die verfügbare Leistung in eine stabile Lastspannung um. Konkret bleibt die Ladespannung bei wechselnder Sonneneinstrahlung weitgehend stabil, während der Regler die Leistungsabgabe entsprechend anpasst.

Unter Sonnenbedingungen

• Realistische Ausbeute: Unter normalen bis guten Sonnenbedingungen erreicht man oft nur 15–40 % der Nennleistung eines Panels; selbst hochwertige Module liefern nicht immer die versprochenen Werte. MPPT‑tragende Systeme helfen, das Maximum aus dem vorhandenen Restlicht herauszuholen.
• Warum MPPT hier besonders hilfreich ist: Wenn die Eingangsleistung knapp ist, sorgt der Regler durch intelligentes Nachfahren des MPP dafür, dass kein Potenzial durch einen falschen Arbeitspunkt verloren geht. So kommt auch bei schwacher Sonneneinstrahlung noch möglichst viel Energie im Akku an oder wird effektiv an die USB‑Last abgegeben.

Beispiel BigBlue 28W

• Indiz für den Vorteil eines hochwertigen Reglers: Bei sehr guten Lichtverhältnissen kann ein hochwertiges MPPT‑System in Kombination mit guten Panels deutlich mehr liefern. Realistische Ausgangswerte liegen oft unter der Nennleistung des Panels; in einem Praxisbeispiel lagen Werte um 22 W bei einem nominell 28 W‑Panel.

Foldable vs integrierte Panels

• Foldable‑Module liefern oft bessere Ergebnisse: Durch ihre Struktur lassen sie sich leichter direkt zur Sonne ausrichten und flexibel positionieren. Außerdem ermöglicht ihr Aufbau, den Pufferspeicher (z. B. Akku/Powerbank) außerhalb der direkten Sonne zu betreiben, während das Panel weiter Sonnenlicht sammelt.
• Integrierte Panels mit Akku: Solche Lösungen können in der Praxis durch Wärmeentwicklung und eingeschränkte Ausrichtungsmöglichkeiten weniger effizient sein. Sie liefern oft weniger stabile Realwerte, besonders wenn der integrierte Speicher unter Last stark erwärmt wird.
• Praktische Tendenz: Foldable‑Module zeigen tendenziell zuverlässigere Alltagsbetriebsergebnisse, weil sie besser ausgerichtet werden können und der Pufferspeicher außerhalb der Lichtzone betrieben werden kann.

Kombination mit Pufferspeicher

• Stabile Ladeführung für Handys: Für das Laden von Handys ist eine spezialisierte Solarladungseinheit mit MPPT meist deutlich zuverlässiger als der Versuch, das Smartphone direkt vom Panel zu laden. Der Pufferspeicher sorgt dafür, dass auch bei kurzfristigen Leistungsschwankungen eine kontinuierliche Versorgung gewährleistet bleibt.
• Warum das sinnvoll ist: Selbst optimierte MPPT‑Systeme haben Phasen, in denen die verfügbare Leistung sinkt. Ein Pufferspeicher gleicht diese Schwankungen aus, gibt den Strom gleichmäßiger ab und reduziert das Risiko, dass das Smartphone aufgrund von Spannungssprüngen den Ladevorgang abbricht.

Betrieb unter Ruhezustand

• Geringer Leerlaufverbrauch ist wichtig: Im Ruhezustand oder bei wenig Last verbraucht das Setup Strom durch seinen Regler und interne Elektronik. Ein Regler mit niedrigem Leerlaufverbrauch oder eine geeignete Schlaf‑/Ausschaltlogik senkt unnötige Verluste.
• Schaltlogik und Schutz im Standby: Um die Energieeffizienz zu erhöhen, empfiehlt sich eine steuerbare Abschaltautomatik, die Lastpfade nur dann aktiv hält, wenn tatsächlich Strom benötigt wird. So bleibt die Energie im Pufferspeicher erhalten und geht nicht durch permanente Zusatzlast verloren.
• Praktischer Nutzen: In Ruhezustand sorgt MPPT in Verbindung mit einem Pufferspeicher dafür, dass, sobald Sonne da ist, der Ladevorgang sofort übernimmt, ohne dass eine separate Sperre oder erneute Aktivierung erforderlich ist. Gleichzeitig sorgt eine gezielte Entlastung des Systems dafür, dass kein unnötiger Strom durch Standby‑Verbrauch verloren geht.

Schlussgedanke

• Für ein mobiles, handybasiertes Ladesystem aus alten Teilen lohnt sich der Einsatz eines MPPT‑Reglers klar: Er holt das Maximum aus Restlicht heraus, bleibt flexibel bei wechselnden Lichtbedingungen und ermöglicht eine zuverlässige Pufferspeicher‑Strategie. Foldable Panels erhöhen die Praxistauglichkeit durch bessere Ausrichtungsmöglichkeiten, während der Pufferspeicher eine stabile Versorgung sicherstellt. Berücksichtigt man zudem eine sinnvolle Ruhezustand‑Strategie, lassen sich Ladezeiten und Energieverbrauch insgesamt signifikant optimieren.

Architektur-Alternativen, Layouts und Realistische Erwartungen

In diesem Abschnitt geben wir eine praxisnahe Perspektive auf Architektur‑Alternativen, sinnvolle Layouts und realistische Erwartungen beim Bau eines solarbetriebenen Handy‑Ladegeräts aus alten Teilen. Die folgenden Punkte bündeln Erfahrungen aus verschiedenen Ansätzen und unterstützen eine datenorientierte Planung.

Architekturen im Überblick

• Foldable‑Panel‑Lösungen (faltbare, tragbare Panels) bieten den größten Vorteil bei Transport, Ausrichtung zur Sonne und der Energiespeicherung außerhalb der Sonne. Sie ermöglichen flexible Aufstellung, passen in Rucksack oder Tasche und lassen sich schnell neu positionieren. In der Praxis schneiden integrierte oder fest montierte Panels oft schlechter ab, weil Wärmeaufbau, unflexible Ausrichtung und begrenzte Puffermöglichkeiten die Effektivität einschränken.

• Festmontierte Panels oder größere feststehende Module liefern oft mehr Nennleistung, sind aber weniger flexibel. Die Handhabung lässt sich bei veränderten Lichtverhältnissen oder Standorten schwer anpassen.

• Eine Hybrid‑Architektur aus Solarpanel(en) plus Pufferspeicher (z. B. Powerbank oder kleiner Akku) bietet tendenziell die stabilere Ladeleistung, besonders bei wechselndem Licht oder schlechter Ausrichtung.

• Direktladung vom Panel an das Handy ist möglich, aber stark von der Sonnenstärke abhängig; ein Pufferspeicher gleicht Schwankungen besser aus und reduziert Wärmeprobleme am Ladepfad des Handys.

Zwei-Panel-Strategien: Reihen- vs. Parallel-Schaltung

• In Reihe geschaltete Panels erhöhen die Spannung, während der Strom entsprechend der kleineren Teilleistung der Komponenten bleibt. Das kann die Kompatibilität zu 5V‑Ladereglern verbessern, setzt aber voraus, dass der Laderegler höhere Eingangsspannungen toleriert.

• Parallele Anordnung erhöht den Gesamtstrom, wodurch sich eine höhere Ladeleistung bei gleicher oder leicht reduzierter Spannung ergibt. Das ist besonders sinnvoll, wenn der Laderegler oder das Puffersystem auf 5V/1A oder mehr ausgelegt ist.

• Praktisch gesehen erhöhen zwei Panels in Serie oder Parallel die Betriebssicherheit und Stabilität des Systems, vorausgesetzt, das Layout, der Laderegler und das Kabelmanagement sind entsprechend dimensioniert. Unter realen Bedingungen wird die Wahl oft durch Wärmeabfuhr, Kabelquerschnitt und die Verfügbarkeit kompatibler Regler eingeschränkt.

Leistungsdaten: Nennleistung vs. Realität

• Typische 14‑W‑Modelle liefern in der Praxis deutlich weniger Leistung. Unter realen Bedingungen erreichen sie oft rund 66 % der Nennleistung. Das bedeutet grob realistische Werte im Bereich von 9–10 W bei idealer Sonneneinstrahlung, aber deutlich weniger, sobald Lichtqualität oder Ausrichtung nachlassen.

• Ein 7‑W‑Faltpanel kann theoretisch 5V/1A liefern; real beobachtet man häufig 0,4–0,5 A am Ausgang. Das bedeutet in der Praxis nur einen Bruchteil der theoretischen Leistung – ausreichend für gelegentliches mobiles Laden, aber kein verlässlicher Dauerbetrieb bei anspruchsvollen Lasten.

• MPPT‑Laderegler verändern die Spielregeln deutlich: hochwertige MPPT‑Module ermöglichen bei starkem Licht signifikante Leistungssteigerungen und verringern die Abhängigkeit von exakter Ausrichtung.

MPPT-Effektivität: Warum sich der Aufwand lohnen kann

• MPPT passt die Systemspannung an den max­imalen Leistungsabgabepunkt des Panels an. Das ermöglicht erhebliche Gains, besonders wenn Panels nicht optimal ausgerichtet sind oder die Sonneneinstrahlung variiert.

• Ohne MPPT führt ein Buck-/Boost‑Controller bei schwachen Eingangsverhältnissen zu unstabilen Ausgängen; der 5V‑Output kann in der Praxis einbrechen, wenn die Panels zu wenig Strom liefern.

• Für echte USB‑Ladeanwendungen empfiehlt sich daher eine spezialisierte Solarladungseinheit mit MPPT, besonders wenn die Panel‑Leistung nicht regelmäßig hoch ist oder die Ausrichtung schwer konstant zu halten ist.

Budgettipp: Was ist wirtschaftlich sinnvoll?

• Unter 20–50 € ist eine eigenständige, zuverlässige Lösung meist kaum realisierbar. In der Praxis lohnt sich oft der Weg über eine größere Solarzelle plus DC‑DC‑Wandler oder der Einsatz einer fertigen Powerbank mit USB‑Ausgang als Pufferspeicher.

• Fertige Powerbanks mit integriertem Solarlade‑Interface können wirtschaftlicher sein, wenn Robustheit, Schutzschaltungen und einfache Handhabung im Vordergrund stehen.

• Foldable‑Panels plus MPPT‑Controller bilden eine solide Balance aus Leistung, Transportfähigkeit und Kosten, besonders wenn man regelmäßig unterwegs ist.

Datenorientierte Planung: Warum Foldables oft besser funktionieren

• Foldable‑Lösungen bieten Vorteile beim Transport, bei der gezielten Ausrichtung zur Sonne und bei der Energiespeicherung außerhalb direkter Sonnenstrahlung. Diese Flexibilität wirkt sich positiv auf reale Ladezyklen aus.

• Direkt integrierte Systeme schneiden oft schlechter ab, weil sich das Panel bei Druck, Wärmeentwicklung oder schlechten Lichtverhältnissen nicht flexibel anpassen lässt.

• Eine datenorientierte Planung berücksichtigt Inspektionspunkte wie Lichtverhältnisse, erwartete Ladeziele pro Tag, die gewünschte Anzahl der gleichzeitig zu ladenden Geräte und den verfügbaren Stauraum.

Praktische Layout-Empfehlungen

• Option A: Foldable 7W‑Panel plus MPPT‑Laderegler plus Pufferspeicher (Powerbank). Ziel ist eine kompakte, transportfreundliche Lösung, die bei gutem Licht noch 0,4–0,5 A am USB‑Ausgang liefern kann.

• Option B: Zwei Panels in Parallel, betreut durch einen MPPT‑ oder buck/buck‑regen Laderegler, um mehr Ausgangsstrom zu garantieren. Parallel‑Schaltung erhöht die Ausbeute bei gleichem Spannungsziel.

• Option C: Zwei Panels in Reihe, falls ein höherer Eingangsbereich für den Regler gewünscht ist; in Kombination mit einem MPPT‑Controller kann die bessere Ausnutzung von Lichtverhältnissen genutzt werden, sofern der Regler die höhere Eingangsspannung toleriert.

• Layout‑Planung vorab: Visualisiere Transport, Ausrichtung zur Sonne, Lagerung außerhalb der Sonne, Kabelführung und Wärmeabfuhr. Messpunkte für Spannung und Strom helfen, realistische Ladezeiten abzuschätzen.

Realistische Erwartungen im Alltag

• Unter optimalen Bedingungen lassen sich reale Ladeleistungen im Bereich von 15–40 % der Nennleistung erzielen, abhängig von Lichtstärke, Ausrichtung und Temperatur.

• MPPT‑Module erhöhen die reale Ausbeute deutlich, besonders bei gutem Licht. Ohne MPPT kann der Nutzen gegenüber einfachen Step‑Up‑Konzepten deutlich geringer ausfallen.

• Foldable‑Lösungen bieten oft die besten Alltags‑Ergebnisse, weil sie flexibel ausgerichtet, leichter transportiert und bei Bedarf außerhalb direkter Sonneneinstrahlung gespeichert werden können.

• Eine praktische Strategie heißt: leistungsfähige Panels plus MPPT, plus Pufferspeicher, plus realistische Zielvorgaben, wie viele Geräte pro Ladung tatsächlich unterstützt werden sollen.

Diese Überlegungen helfen, beim Bau eines solarbetriebenen Handy‑Ladegeräts aus alten Teilen eine ausgewogene, belastbare Architektur zu wählen – mit Blick auf Transport, Bedienung, Sicherheit und langfristige Nutzbarkeit.

Kapazität, Energiemanagement und das reale Ladeverhalten

Kapazität und nominale Werte

• Nominelle Kapazität: Powerbanks geben typischerweise 2600 mAh an, reale nutzbare Kapazität liegt oft deutlich darunter. In Tests lag die speicherbare Kapazität oft bei etwa 1000 mAh; danach brechen Leistung und Ladefluss durch Wandler‑ und Kabelverluste ein.
• Umrechnung auf 5V: Die Kapazitäten beziehen sich üblicherweise auf eine Zelle mit nominal 3,7 V. Beim Regulieren auf 5 V USB‑Spannung sinkt die nutzbare Kapazität deutlich, weil Umwandlungsverluste und Spannungswechsel die effektive Energierückgabe schmälern.
• Praktische Folge: Wer eine Solar‑Ladeeinheit plant, sollte diese Unterschiede beachten: Die tatsächliche Kapazität pro Ladezyklus liegt geringer als die Zellenangabe; besonders bei mehreren Schnittstellen oder längeren Kabelwegen.

Ladezyklen und Alltagsnutzung

• Typischer Ladezyklus: Aus einer 2600 mAh Powerbank ist oft nur eine vollständige Smartphone‑Ladung realisierbar; teils reicht es nur für eine Ladung pro Bank, je nach Nutzungsverhalten, Akkuzustand und der Länge des konstanten Ladestroms.
• Einflüsse auf den Tag: Bei intensiver Smartphone‑Nutzung oder häufigem Nachladen der Powerbank schwankt die verfügbare Energiemenge stärker. Temperaturwechsel (kühl/heiß) und wechselnde Ladezustände verschieben das typische Verhalten weiter.

Ladeindikatoren und ihr Umgang

• Indikatoren als Orientierung: Typische Anzeigen sind rotes Dauerlicht, rotes Blinken und blaues Dauerlicht. Sie signalisieren Ladezustände, Ladebeginn oder Ladeende, doch gibt es keine einheitliche Deutung aller LEDs.
• Praktische Nutzung: Für eine eigenständige Solarladestation empfiehlt sich, Indikatoren zu wählen, die zuverlässig den aktuellen Ladestatus des Pufferspeichers oder der Ladeführung anzeigen, damit man den Ladepfad rechtzeitig anpassen kann.

Energiemanagement und Bauweisen

• Hitzeproblematik integrierter Zellen: Integrierte Li‑Ion‑Akkus hinter einem Panel reagieren hitzeabhängig empfindlicher, besonders bei direkter Sonneneinstrahlung oder hohen Ladeleistungen.
• Modulare Sicherheit: Modulare Systeme (getrennte Solarzelle + Pufferspeicher) gelten als sicherer, weil Wärme‑ und Ladebelastung besser separiert werden können und Fehler schneller isoliert werden.
• Wirkungsgradverlust durch Regler: Beim Wechsel von 12 V oder höheren Eingangsspannungen auf 5 V für USB‑Ladung entstehen Verluste im Reglerpfad. Ein fertiges Schaltmodul bietet hier oft bessere Wärmeverteilung und höhere Effizienz als einfache Festspannungsregler.

Praxiswerte realer Panels

• Realistische Leistung von 14‑Watt‑Panels: In der Praxis liefern 14‑Watt‑Panels oft moderate Leistungen. Ein realistischer Richtwert liegt bei rund zwei Dritteln der Nennleistung unter optimalen Bedingungen; konkrete Werte variieren je nach Modulqualität, Ausrichtung und Lichtstärke.
• Durchschnittliche Verläufe: Beobachtungen deuten auf etwa 66 % der Nennleistung als realistische Benchmark hin. MPPT‑Regler helfen, Restlicht zu nutzen und Spitzenverluste zu glätten.
• Zusätzliche Variation: Einzelne Module können deutlich unter diesem Mittelwert bleiben (z. B. unter 50 %) oder, bei sehr guten Bedingungen, nahe der Nominalwerte liegen. MPPT kann helfen, das Optimum aus schwankendem Licht zu ziehen.

Anwendungslogik im Selbstbau

• Buffer‑Strategie statt Direktladung: Eine praktikable Bau‑ und Nutzungsstrategie ist, die Solarzelle nicht direkt ein Smartphone laden zu lassen, sondern den erzeugten Strom zuerst in einer Pufferspeichergruppe (z. B. einer Powerbank) zu speichern und das Smartphone dann aus dem Pufferspeicher zu versorgen. Direkte Ladung des Handys von Panels mit geringer Leistung ist erfahrungsgemäß belastungsintensiver und weniger zuverlässig.
• MPPT statt reiner Step‑up‑Lösungen: Falls möglich, empfiehlt sich ein MPPT-gesteuerter Laderegler statt eines reinen Step‑up‑Moduls. MPPT nutzt die Eingangsleistung effizienter und kompensiert Schwankungen des Panel‑Ausgangs.
• Konsequente Wärmeabfuhr: Wärmeabfuhr ist ein zentraler Faktor. Selbst bei moderaten Lasten kann hitzebedingte Leistungsreduktion auftreten. Ein strukturierter Aufbau mit guter Belüftung oder einer externen Pufferspeicherlösung reduziert diese Gefahr.

Schlussgedanken

• Beim Selbstbau solarer Handyladegeräte zeigt sich oft die Balance zwischen nominalen Spezifikationen und realer Leistungsfähigkeit. Kapazitäten aus dem Idealfall schlagen sich nicht eins zu eins in nutzbare Ladeleistung um. Für eine nutzerfreundliche Lösung setzt man auf ein modulares Pufferspeicher‑System, möglichst effiziente Regler (idealerweise MPPT) und realistische Panel‑Werte von etwa der Hälfte bis zwei Dritteln der Nennleistung unter alltäglichen Bedingungen. So entsteht eine robuste, unkomplizierte Ladeinfrastruktur aus alten Teilen, die auch bei wechselnder Sonne zuverlässig funktioniert.

Baupraxis, Sicherheit, Gehäuse und Nutzungsszenarien

Material- und Bauteilauswahl

• Solarzellen: 2 x flexible Solarzellen oder 2 x herkömmliche Solarzellen mit zusammen max. 6 V. Typische Leistung im unteren Wattbereich, ausreichend zum Laden kleiner Geräte.
• Speicherzellen: 3,7 V Li‑Ion‑Akkus (ca. 1000–2000 mAh) als Pufferspeicher. Die Anordnung der Zellen erfolgt je nach Schutzschaltung (Schutzmodul), sodass Ladung und Entladung sicher kontrolliert werden.
• Lade- und Schutztechnik: USB‑Ladepad bzw. USB‑Ausgang, ergänzt durch Schutzmodule gegen Überladung, Tiefentladung, Überspannung und Kurzschluss. Schutzschaltungen schützen Akku und Geräte.
• Verkabelung und Befestigung: Robuste Kabel, passende Verbindungselemente, Schrumpfschlauch und ggf. Kabelklemmen, um Lötstellen zuverlässig zu isolieren und Bewegungen am Einsatzort zu tolerieren.

• Grobkonzeption: Die zentrale Baugruppe besteht aus zwei Solarzellen, zwei Li‑Ion‑Zellen, einem USB‑Ausgang, einem Controller/Regler und einem Gehäuse mit Durchlässen für Kabel. Diese Bauteile bilden das Kernset für eine praktikable Alltagslösung.

Sicherheitsgrundlagen

• Kurzschlüsse vermeiden: Achten Sie darauf, dass blanke Leiter sich nicht berühren. Alle Verbindungen zuverlässig isolieren.
• Isolation der Lötstellen: Lötverbindungen mit Schrumpfschlauch oder geeigneter Isolierhülle schützen.
• Sichere Verbindungen: Verwenden Sie Schrumpfschlauch oder Kabelklemmen, um bewegte oder vibrierende Verbindungen zu sichern.
• Gehäuse gegen Feuchtigkeit: Das Gehäuse zuverlässig abdichten oder Feuchtigkeit abweisen; Dichtungen und wasserdichte Portabdeckungen erhöhen die Lebensdauer.
• Mechanische Sicherheit: Vermeiden Sie scharfkantige Einzelteile im Gehäuse; stabile Befestigungen sorgen dafür, dass interne Module bei Vibrationen nicht verrutschen.
• Arbeitsumgebung beachten: Beim Löten kurze, kontrollierte Arbeitsschritte, gute Belüftung und geeignete Schutzausrüstung nutzen.

Gehäusedesign

• Kabeldurchführungslöcher: Planen Sie saubere Bohrungen oder Durchführungen für Kabel ein, damit Kabel nicht gequetscht werden.
• Modulplatzierung: Module so anordnen, dass alle Anschlüsse leicht zugänglich bleiben; USB‑Ports sollten von außen erreichbar sein.
• Gehäuserahmen: Das Gehäuse sollte staub‑ und feuchtigkeitsfest sein und gegen Vibrationen geschützt wirken.
• Zugänglichkeit: Öffnungen für USB‑Port, Ladepad und ggf. Status‑LEDs sollten intuitiv erreichbar bleiben.
• Montagefreundlichkeit: Befestigungspunkte für Akkus, Solarzellen und Lade‑Module so gestalten, dass ein späterer Austausch einfach möglich ist.
• Kühlung und Abdichtung: Wenn warme Komponenten vorhanden sind, ausreichend Raum für Luftzirkulation lassen; feuchte Umgebungen durch Dichtungen absichern.

Ausrichtung und Belüftung

• Belüftung bei geschlossener Box: Kleine Belüftungslöcher oder Luftkanäle verhindern Wärmestau.
• Ausrichtung der Module: Positionieren Sie Module so, dass direkte Sonneneinstrahlung maximiert wird, jedoch Überhitzung vermieden wird.
• Flexibilität der Ausrichtung: Foldable‑Panel‑Lösungen ermöglichen eine zielgerichtete Ausrichtung zur Sonne und einfache Hindernisvermeidung.
• Wetterabhängigkeit berücksichtigen: An schlechteren Sonneneinstrahlungen lieber dichte, korrekte Belüftung sicherstellen und den Nutzen als Notlösung oder mit Pufferspeicher erhöhen.
• Positionierung im Stadt‑ bzw. Outdoor‑Einsatz: Für mobile Einsätze eignen sich leichte, kompakte Gehäuse mit klappbaren Paneelen und versenkbaren Kabelwegen.

Test-Checkliste

1. Prüfen Sie vor dem ersten Einsatz alle Verbindungen auf Festigkeit und richtige Polarität.
2. Kontrollieren Sie die Polarität am USB‑Ausgang mit einem Multimeter, bevor Sie ein echtes Gerät anschließen.
3. Messen Sie Spannungen und Ströme an relevanten Knotenpunkten, idealerweise unter realer Ladesituation.
4. Führen Sie einen Real‑Lade‑Test durch, indem Sie ein Smartphone oder eine Testlast anschließen und beobachten, ob der Ladevorgang startet und stabil bleibt.
5. Prüfen Sie das Gehäuse auf Dichtheit, möglichst zeitnah nach dem Zusammenbau und nach ersten Einsätzen.

Alltagstauglichkeit

• Foldable‑Panel‑Lösungen: Foldable Panels erleichtern die Ausrichtung zur Sonne und ermöglichen flexible Nutzung unterwegs.
• Pufferspeicher: Ein integrierter Akkupuffer erhöht die Zuverlässigkeit bei wechselnder Sonneneinstrahlung und längeren Einsätzen.
• Wettersituation: Bei schlechtem Wetter dient das System eher als Notlösung oder als Ergänzung mit einer Powerbank als Zwischenspeicher.
• Nutzerfreundlichkeit: Klare Anschlussbeschriftung, einfache Ein-/Aus‑Schalter und gut zugängliche USB‑Ports erhöhen die Alltagstauglichkeit.
• Einfache Wartung: Modular aufgebaut, lassen sich Teile auch nach Jahren noch austauschen oder aufrüsten, ohne das Gesamtsystem neu zusammenbauen zu müssen.

Nutzerinnen und Nutzer erhalten so eine praxisnahe, sichere und flexible Lösung, um ein mobiles Handyladegerät aus alten Teilen zu realisieren – robust, zuverlässig und für den Einsatz im Freien geeignet.

Fazit

Fazit: Wer aus alten Teilen ein Solar‑Handyladegerät baut, lernt mehr als nur Elektronik: Es wird sichtbar, wie knappe, wechselnde Energiequellen die Gestaltung von Ladestufen bestimmen. Der Schlüssel liegt in einem durchdachten System aus Pufferspeicher, MPPT‑gesteuertem Laderegler und einer flexiblen Paneel‑Architektur. Parallele oder serielle Verbindungen mögen theoretisch mehr Leistung versprechen, doch unter realen Bedingungen zählt, wie der Regler das Maximum aus dem vorhandenen Restlicht zieht und wie der Pufferspeicher schnelle Lastwechsel abdämpft. Foldable‑Module erleichtern Ausrichtung und Transport, ohne Wärmestaus zu erzeugen. Die Praxis erfordert Messungen, Sicherheitsüberlegungen und eine realistische Planung von Lastprofilen, Temperatur und Verschattung.

Am Ende geht es darum, eine robuste, wartungsfreundliche Lösung zu schaffen, die auch draußen zuverlässig funktioniert. Wichtige Eckpunkte sind modulare Bauweise, klare Schutzschaltungen, ausreichende Kühlung und eine sinnvolle Steuerung im Standby‑Betrieb. Wer realistische Ziele festlegt, regelmäßig Messwerte erfasst und das System gegebenenfalls nachrüstet, gewinnt Vertrauen in die Technik und kann bei Bedarf nachjustieren. So wird aus alten Teilen eine nachhaltige Ladeinfrastruktur für unterwegs – praxisnah, nachvollziehbar und tatsächlich nutzbar.
