DIY Solaranlage bauen: So planst, montierst und testest du deine kleine PV-Anlage sicher

Sicherheitsübersicht (lesen, merken, beherzigen)

• Arbeiten an oder mit dem öffentlichen Stromnetz: Nur durch eine zertifizierte Elektrofachkraft! Änderungen an Steckdosen, Sicherungen oder Zählerschränken gehören nicht in die DIY‑Kategorie.
• Akkus (auch LiFePO4) können bei Kurzschluss oder falscher Handhabung gefährlich werden. Immer Absicherung direkt am Akku installieren.
• Mechanische Befestigung: Module müssen Windlast und Schwebelasten sicher aufnehmen. Lose oder improvisierte Halterungen sind Gefährdungspotenzial für Passanten.
• Dokumentation und Anmeldung: In Deutschland musst du kleine Einspeiser in der Regel beim Netzbetreiber anmelden und Vorgaben (z. B. VDE‑Normen) beachten — prüfe vor dem Kauf die aktuellen Regeln deines Netzbetreibers.

Kurz-Lead: Was du hier lernst

Dieser Artikel zeigt dir praxisnah, welche kleinen DIY‑Solarprojekte sinnvoll sind, wie du Verbrauch und Standort richtig einschätzt, welche Komponenten du brauchst und wie du eine einfache 12‑V‑Inselanlage sicher aufbaust. Für Netzanschluss‑Projekte (Balkonkraftwerk mit Einspeisung) gebe ich klare Grenzen: Montage okay, Änderungen am Hausnetz nur durch Fachbetrieb.

Warum sich eine DIY‑Solaranlage lohnen kann — und wo ihre Grenzen liegen

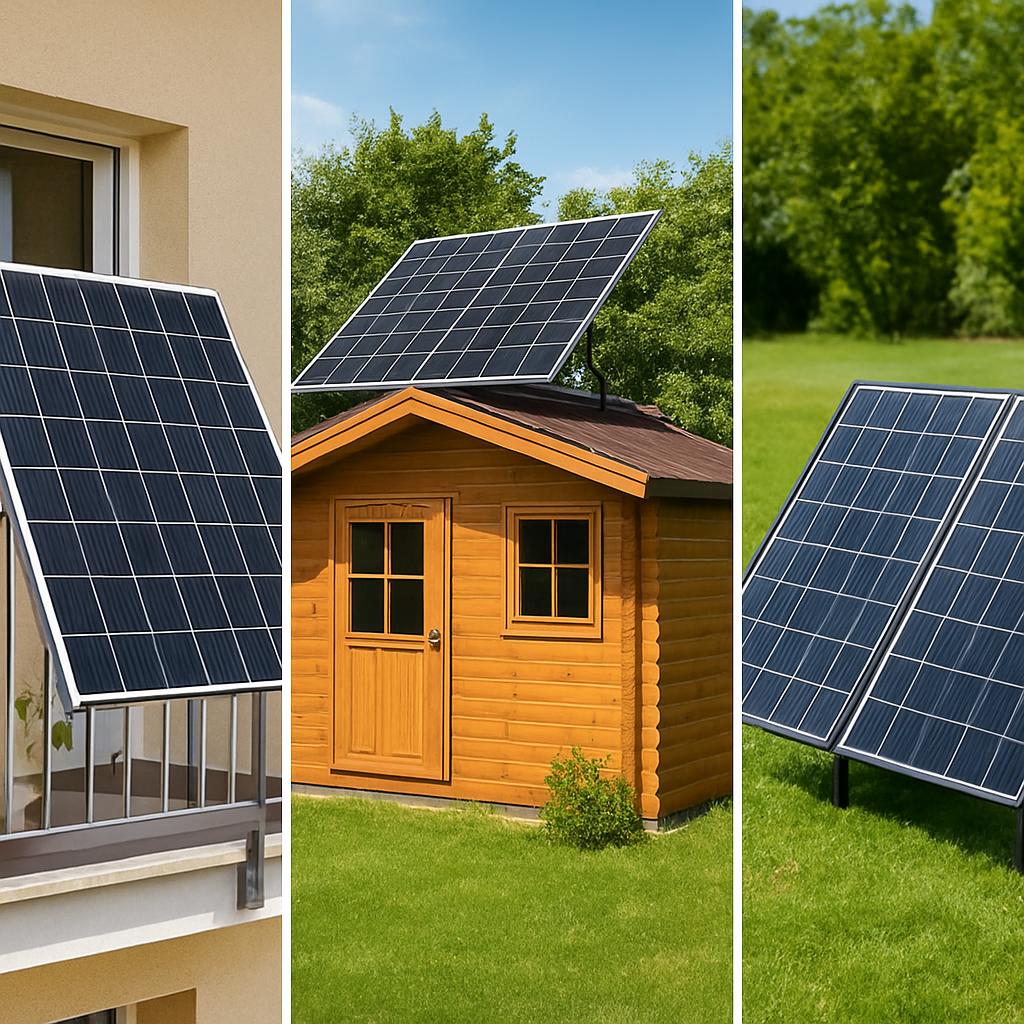

DIY‑Solaranlagen sind ideal, wenn du unabhängig kleine Verbraucher versorgen, am eigenen Projekt lernen oder unterwegs Strom erzeugen willst. Drei sinnvolle Varianten:

• Balkonkraftwerk: Steckerfertige Mini‑PV für Balkon/Terrasse. Einfacher Einstieg, aber bei Netzanschluss Regeln beachten und ggf. anmelden.
• Kleine Inselanlage (12/24 V): Für Gartenhaus, Beleuchtung, Router oder Teichpumpe — kein Netzanschluss nötig und gut für Lernprojekte.
• Mobile Solarlösung: Faltmodule und Akku fürs Camping oder als mobile Notstromreserve.

Welche DIY‑Solaranlage passt zu dir? Drei Wege für Einsteiger

Ein realistischer Plan: Zuerst Verbrauch messen, dann Platz prüfen, dann Projektgröße wählen. Mein Tipp: Starte klein und zuverlässig — das spart Nerven und Geld.

Bevor du kaufst: Den Strombedarf ehrlich messen

Die wichtigste Arbeit ist Vorarbeit: Miss deine Geräte mit einem Energiemessgerät über ein bis sieben Tage. Erstelle eine Tabelle: Gerät — Leistung (W) — Stunden/Tag — Wh/Tag. Erst daraus ergibt sich Modul‑, Akku‑ und Wechselrichter‑Größe.

• Beispiel: Router 10 W × 24 h = 240 Wh/Tag, Laptop 60 W × 3 h = 180 Wh/Tag etc. → Summe = Basis für Dimensionierung.
• Wichtig: Anlaufströme (Pumpen, Kühlschrank) berücksichtigen — sie sind kurzfristig deutlich höher als Nennleistung.
• Miss realistisch über mehrere Tage, lieber zu lang als zu kurz messen.

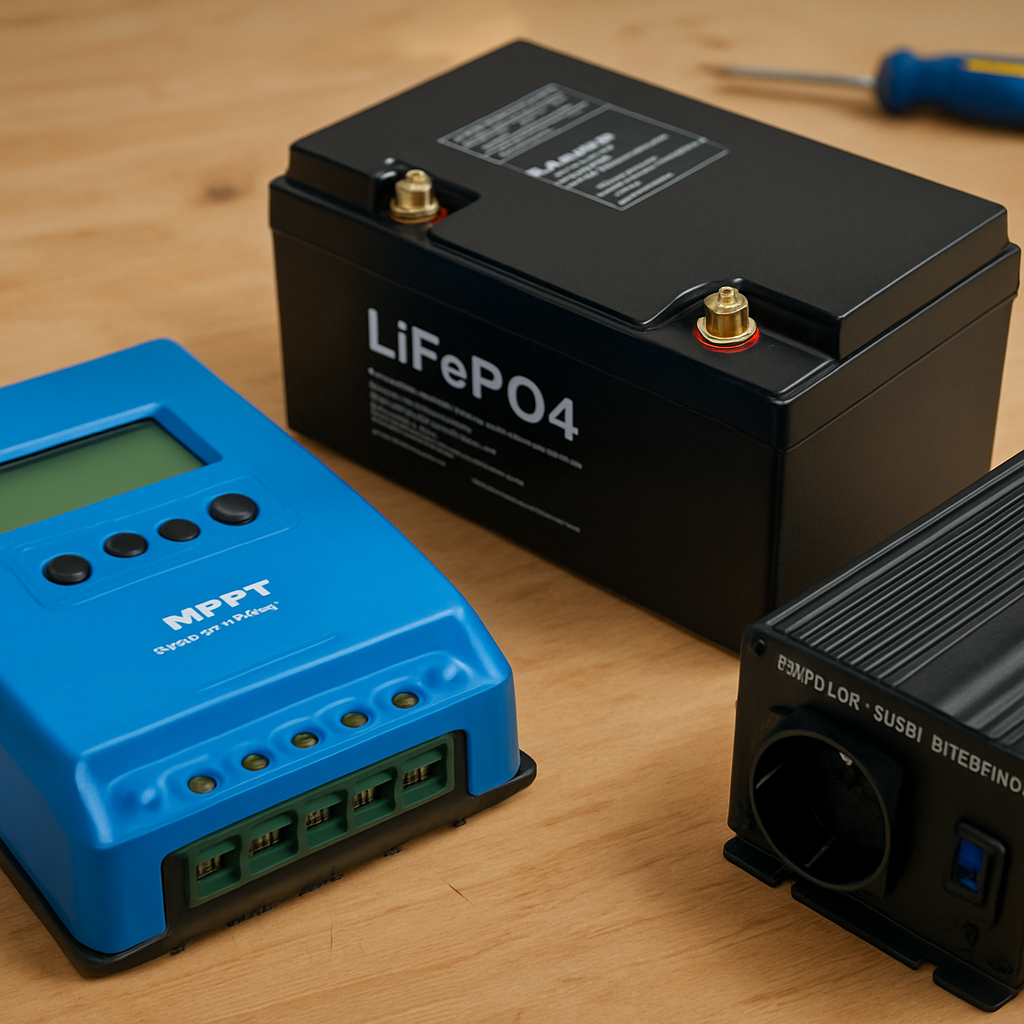

Die wichtigsten Komponenten in einem Blick

Fünf Bausteine: Solarpanel, Laderegler, Akku, Wechselrichter (falls AC benötigt) und Schutzkomponenten. Kurz erklärt:

• Solarpanel: Wp‑Angabe = Laborwert; realer Ertrag niedriger bei Schatten, Hitze oder schlechter Ausrichtung.
• Laderegler: PWM (günstig) vs. MPPT (effizient bei Spannungsunterschied/wechselnden Bedingungen).
• Akku: LiFePO4 bietet meist die beste Balance für DIY (Zyklen, Sicherheit). Blei‑Varianten sind günstiger, aber schwerer und weniger langlebig.
• Wechselrichter: Für empfindliche Verbraucher nur reiner Sinus. Mikrowechselrichter bei Balkonkraftwerken sind speziell für Netzeinspeisung gebaut.
• Schutz: Sicherungen direkt an der Quelle, geeignete Kabelquerschnitte, DC‑Trennschalter, MC4‑Verbindungen und ggf. Erdung/Potenzialausgleich.

Material- und Werkzeugliste (zwei typische Setups)

Variante A — Kleine 12‑V Inselanlage (gutes Lernprojekt)

• Solarpanel 150–200 Wp
• MPPT‑Laderegler passend zur Modulspannung
• 12‑V LiFePO4‑Akku, ca. 40 Ah (nutzbar)
• Optional: reiner Sinus‑Wechselrichter 150–300 W
• DC‑Sicherung (absichernd am Akku), DC‑Trennschalter
• PV‑Kabel (z. B. 4–6 mm², genaue Dimensionierung nach Stromlauf berechnen)
• MC4‑Stecker oder vorkonfektionierte PV‑Leitungen, Aderendhülsen, Kabelschuhe
• Halterung, Schrauben, UV‑beständige Kabelclips

Variante B — Balkonkraftwerk (Einsteiger, mit Netzanschluss)

• 2 Module gesamt ~800–1.000 Wp (Praxis: Module liefern nicht Nennleistung)
• Mikrowechselrichter passend (Herstellerangaben beachten)
• Halterung für Balkon/Wand/Flachdach, Anschlussleitung laut Vorgabe
• MC4‑Verkabelung, ggf. App‑Monitoring
• Wichtig: Anmeldung/Registrierung beim Netzbetreiber und ggf. Elektriker für den Netzeinbau — siehe Hinweis weiter unten.

Schritt für Schritt: Eine kleine Inselanlage sicher aufbauen (Praxis‑Anleitung)

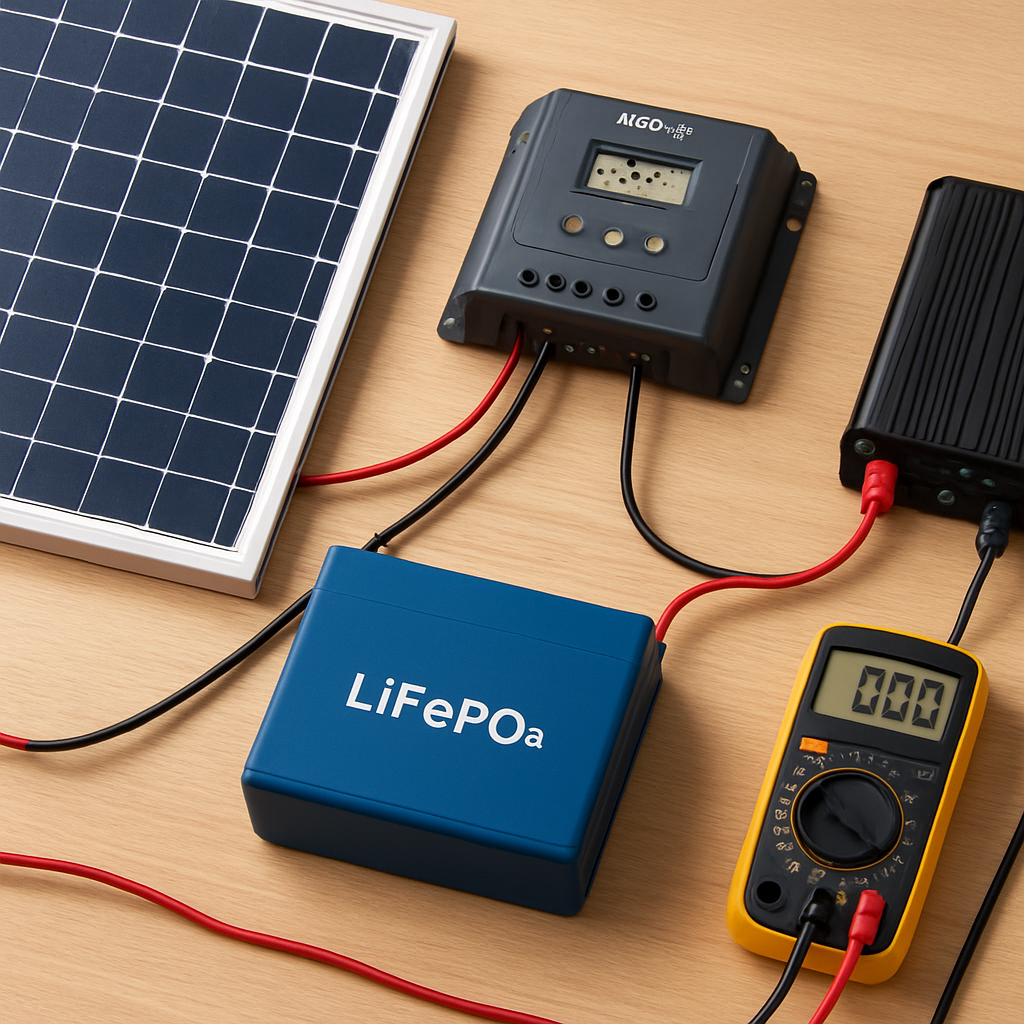

Beispiel: 150–200 Wp Panel, MPPT‑Regler, 12‑V LiFePO4 40 Ah, kleine DC‑Verbraucher, optional 230 V Wechselrichter.

Gesamtdauer (geschätzt): 3–6 Stunden inkl. Montage, Verkabelung und Ersttest. Schwierigkeitsgrad: mittel (Grundkenntnisse Elektrik, Multimeter notwendig).

Sicherheitscheck vor Beginn (5–15 min)

• Alle Komponenten und Werkzeuge bereitstellen.
• Handbuch des MPPT‑Reglers lesen — typische Reihenfolge beachten (oft: Akku zuerst anschließen).
• Absicherungen und Kabelquerschnitte berechnen oder Herstellerangaben prüfen.

1. Montageort für Akku/Regler wählen (30–60 min):
   • Frostfrei, trocken, belüftet, nicht in unmittelbarer Nähe brennbarer Materialien.
   • Genügend Platz für Kabel und Sicherung. Akku auf stabilem, nicht leitendem Untergrund platzieren.
2. Solarmodul mechanisch befestigen (30–90 min):
   • Halterung nach Anleitung montieren. Auf festen Sitz und freie Hinterlüftung achten.
   • Kabel so verlegen, dass keine scharfen Kanten sie beschädigen.
3. Sicherung und Kabel vorbereiten (15–30 min):
   • Sicherung nahe am Akku installieren (Batterieseite). Kurzleitungen bevorzugen.
   • Kabelenden sauber crimpen, Aderendhülsen verwenden. Polarität markieren.
4. Akku an den Laderegler anschließen (5–10 min):
   • Bei vielen MPPT‑Reglern zuerst Akku anschließen, damit die Systemspannung erkannt wird. Handbuch beachten.
5. Solarpanel anschließen (5–10 min):
   • Erst jetzt die PV‑Seite verbinden. Vorher Leerlaufspannung des Moduls messen (Multimeter).
   • Polarität prüfen — Verpolung ist ein häufiger Anfängerfehler.
6. Verbraucher anschließen und Ersttest (30–60 min):
   • Regleranzeigen prüfen: Ladestrom, Batteriespannung, Fehlercodes.
   • Verbraucher nacheinander zuschalten, Spannungsverlauf und Kabeltemperatur beobachten.

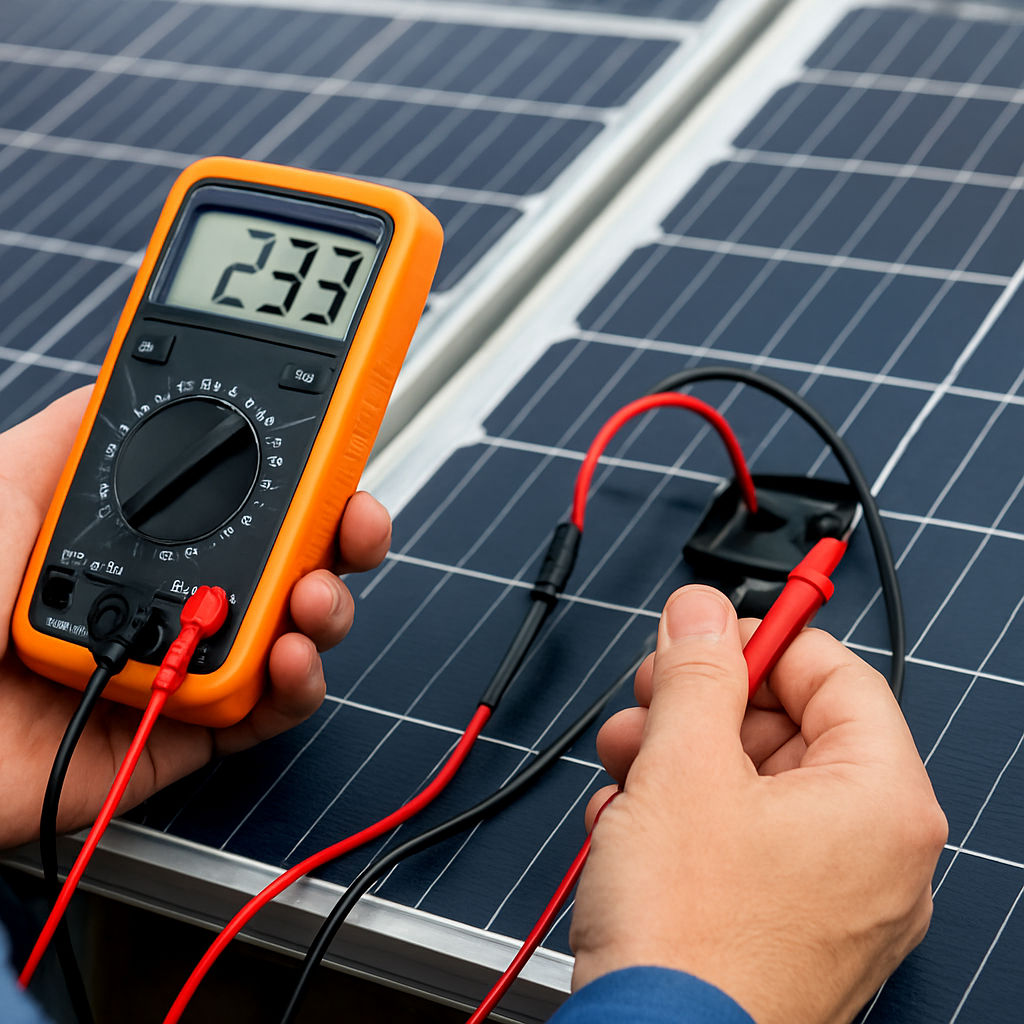

Einfache Prüfungen nach dem Aufbau

• Keine Ladung: Leerlaufspannung am Modul messen, Stecker prüfen, Sicherungen kontrollieren.
• Wechselrichter startet nicht: Batteriespannung unter Last messen; Kabelquerschnitt prüfen.
• Kabel werden warm: Sofort abschalten und Verbindung prüfen.

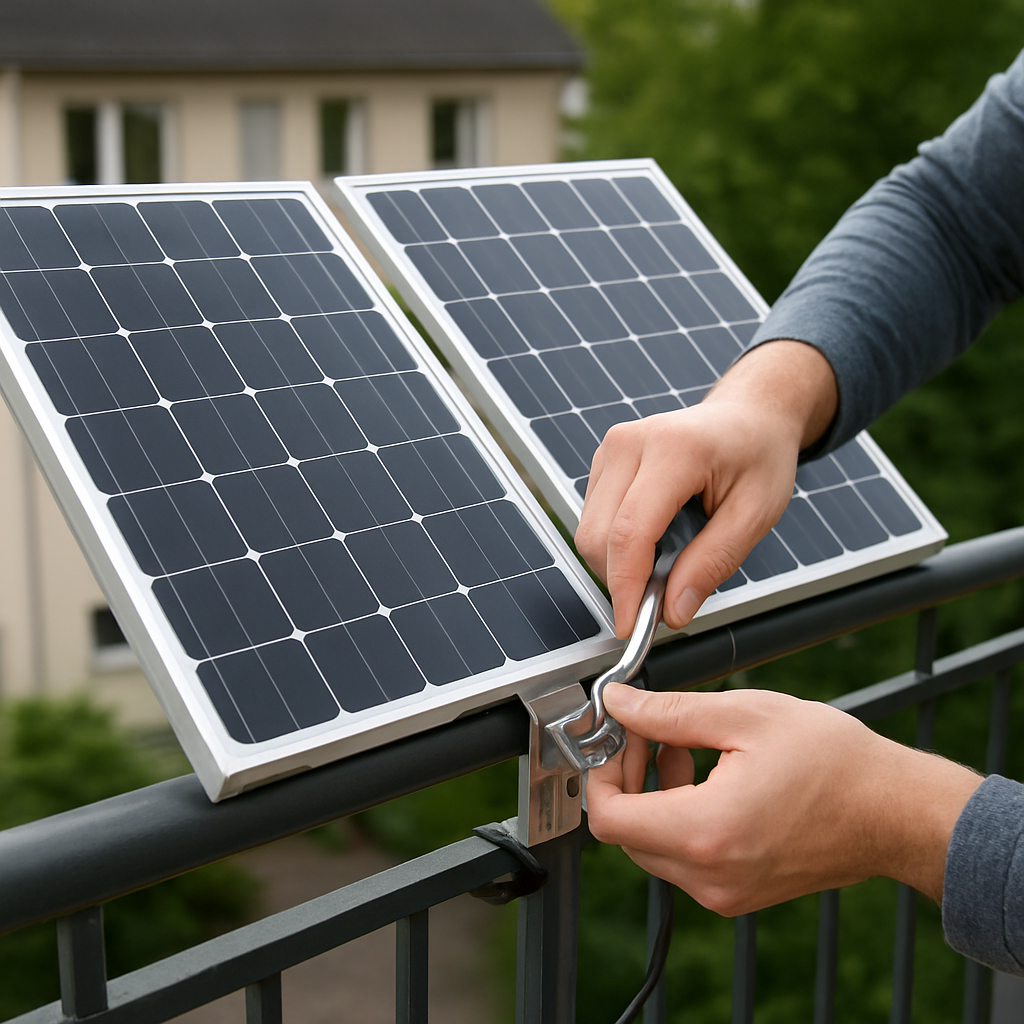

Balkonkraftwerk selbst montieren: Was du selbst machen kannst — und was ein Elektriker übernehmen muss

Das kannst du meist selbst:

• Standortwahl, Montagematerial, mechanische Befestigung der Module
• Kabel ordentlich verlegen (außer Aufbau im Zählerraum)
• Mikrowechselrichter am Modul befestigen und Verkabelung bis zur vorgesehenen Anschlussleitung

Das darf oder sollte ein Fachbetrieb übernehmen (oder du lässt es vom Elektriker prüfen):

• Jede Arbeit an der Hausinstallation, an Sicherungen oder Zähleranschlüssen: Nur durch Elektrofachkraft. (Nur durch Fachkraft)
• Prüfung, ob Steckdose, Stromkreis und Absicherung für Einspeisung geeignet sind
• Erdung/Potenzialausgleich, wenn vom Wechselrichter/Hersteller gefordert
• Anmeldung und technische Abnahme durch Netzbetreiber (DSO) — lokale Vorgaben beachten

Wichtig: Begriffe wie "800 W Wechselrichterleistung" werden regional unterschiedlich interpretiert und können sich mit gesetzlichen Änderungen ändern — bitte vor Kauf Anmeldungsvoraussetzungen beim Netzbetreiber prüfen und die Herstellerangaben des Mikrowechselrichters beachten. Wenn du dir unsicher bist: Elektriker kontaktieren.

Sicherheit ist Pflicht — nicht Luxus

• Immer Sicherungen so nah wie möglich an der Stromquelle (Akku) anbringen.
• Polarität prüfen, Kabelquerschnitt den Strömen anpassen, Wärmeentwicklung beobachten.
• Bei Arbeiten in der Höhe niemals allein arbeiten; geeignete Persönliche Schutzausrüstung (PSA) verwenden.

Typische Fehler und schnelle Diagnosen

Mein bewährter Prüfablauf: Sichtprüfung → Spannung messen → Last anschalten → Temperatur prüfen. Häufige Fehlerbilder und was du messen solltest, habe ich weiter oben in der Schritt‑für‑Schritt‑Anleitung bereits abgedeckt.

Kosten, Ertrag und Amortisation — realistisch rechnen

• Kleine 12‑V Inselanlage (150–200 Wp, LiFePO4): ca. 400–900 € (starke Spanne je nach Akkuqualität).
• Balkonkraftwerk (zwei Module + Mikrowechselrichter): oft 300–800 € je nach Ausstattung und Montage.
• Mobile Lösung: 200–700 €, stark abhängig von Akku und Paneltyp.

Wichtig: Jahresertrag hängt stark von Ausrichtung, Neigung, Verschattung und deinem Eigenverbrauchsverhalten ab. Arbeite mit realistischen Ertragszahlen (nicht mit Spitzenwerten aus Werbeprospekte).

Wartung, Reinigung und kleine Upgrades

• Regelmäßig Moduloberfläche und Steckverbindungen prüfen (2× pro Jahr oder nach Sturm).
• Reinigung nur mit Wasser und weichem Tuch, nicht in praller Mittagssonne.
• Upgrades mit hohem Nutzen: MPPT statt PWM, bessere Kabelwege, größerer LiFePO4‑Akku oder Monitoring.

Fotoliste und Diagramme — was du fotografieren/zeichnen solltest

• Standortfotos morgens, mittags, nachmittags (Schattenanalyse)
• Montagefoto mit Abstand von benachbarten Gebäuden/Ästen
• Wiring‑Diagramm (Panel → Regler → Sicherung → Batterie → Wechselrichter)
• Messprotokoll: Ladestrom mittags, Batteriespannung abends und morgens

Fazit — klein anfangen, sauber bauen, dann erweitern

Starte mit dem Projekt, das zu deinem Bedarf passt: Balkonkraftwerk für einfache Tagesstromnutzung, Inselanlage fürs Gartenhaus, mobile Lösung fürs Camping. Plane ehrlich, setze Sicherheit an erste Stelle und hol dir beim Netzanschluss einen Elektriker. Dann macht Solar richtig Spaß — und liefert verlässlich Leistung statt Ärger.
