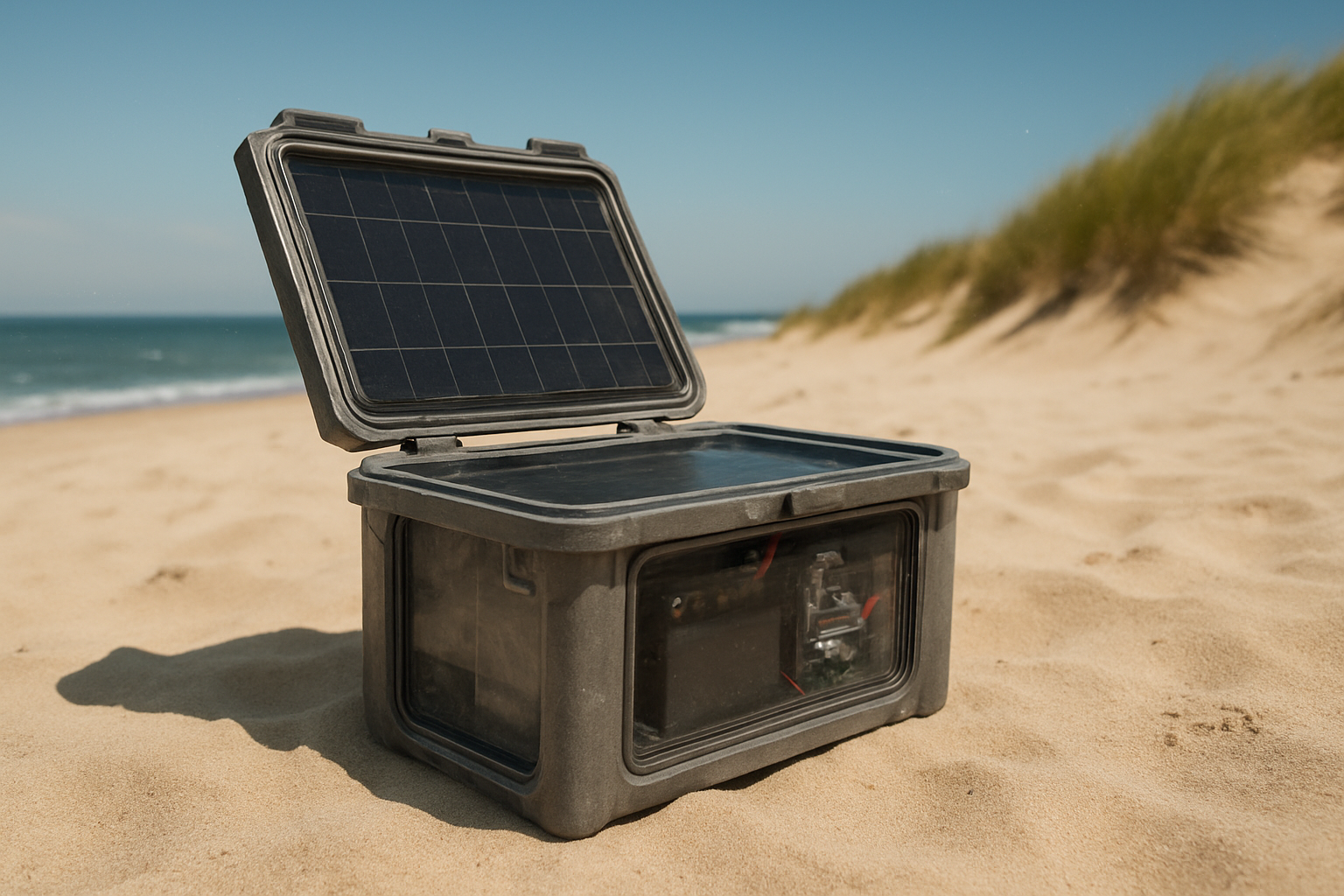

Solar‑Strand‑Ladegerät wasserfest bauen: Praxisleitfaden für ein DIY‑12V‑System

Am Strand, wenn die Sonne endlich richtig brennt und die Wellen wie gemalte Linien am Horizont ziehen, fällt eine kompakte Box auf: die Solar-Strand-Ladebox. Es ist ein tragbares 12‑V-System, das Panel, Akku, Regler und Verbraucher in einer robusten, wasserfesten Einheit vereint. Das Solarpanel fängt die Strahlen ein, der Akku speichert die Energie, der Regler schützt vor Überspannung und zu hohem Ladefluss – und alles arbeitet hinter Silikondichtungen, damit Sandkörner, Spritzwasser und salzige Luft draußen bleiben. Schon beim ersten Ausklappen des Panels merkt man die Praxisnähe: Kein Netzteil, kein Kabelsalat, sondern eine schlüssige Lösung, die Smartphones, Powerbanks und kleine Geräte direkt am Strand verlässlich versorgt – selbst bei wechselnder Sonneneinstrahlung und Wind.

Dieser Leitfaden nimmt Leserinnen und Leser an die Hand: von der Gehäusekonstruktion über Belüftungskonzepte bis zur sicheren Verschaltung. Er zeigt, wie Panel, Akku, Regler und Verbraucher sinnvoll kombiniert werden, damit Ladezeiten realistisch bleiben und der Schutz vor Hitze, Staub und Feuchtigkeit zuverlässig greift. Mit konkreten Praxisklassen wie AGM‑Batterien, der Empfehlung, schwere Wechselrichter zu vermeiden, und praxisnahen Planungen für Kabelwege, Dichtungen und Wartung liefert der Text eine umsetzbare Anleitung – ideal für StrandabenteurerInnen, WandererInnen und DIY‑Enthusiasten, die unterwegs wirklich Strom brauchen.

12V-System-Design: Panel, Akku, Regler und Verbraucher im Solar-Strand-Ladegerät

Kernprinzip des 12‑V‑Systems

• Das Grundkonzept basiert auf einem robusten 12‑V‑System, das Mobilität, Wasserfestigkeit und einfache Handhabung vereint.
• Das Solarpanel liefert typischerweise rund 18 V Leerlaufspannung; der Akku arbeitet bei ca. 13–14 V.
• Ein Solar‑Laderegler wandelt die Panelspannung in eine akkuspezifische Ladespannung um und schützt vor Überspannung sowie zu hohem Ladefluss.
• Die Wahl des Reglers beeinflusst Effizienz, Bauteilgröße und Bauform. In DIY‑Strand‑Boxen kommen oft PWM‑Regler zum Einsatz, da sie robust, einfach und kostengünstig sind.

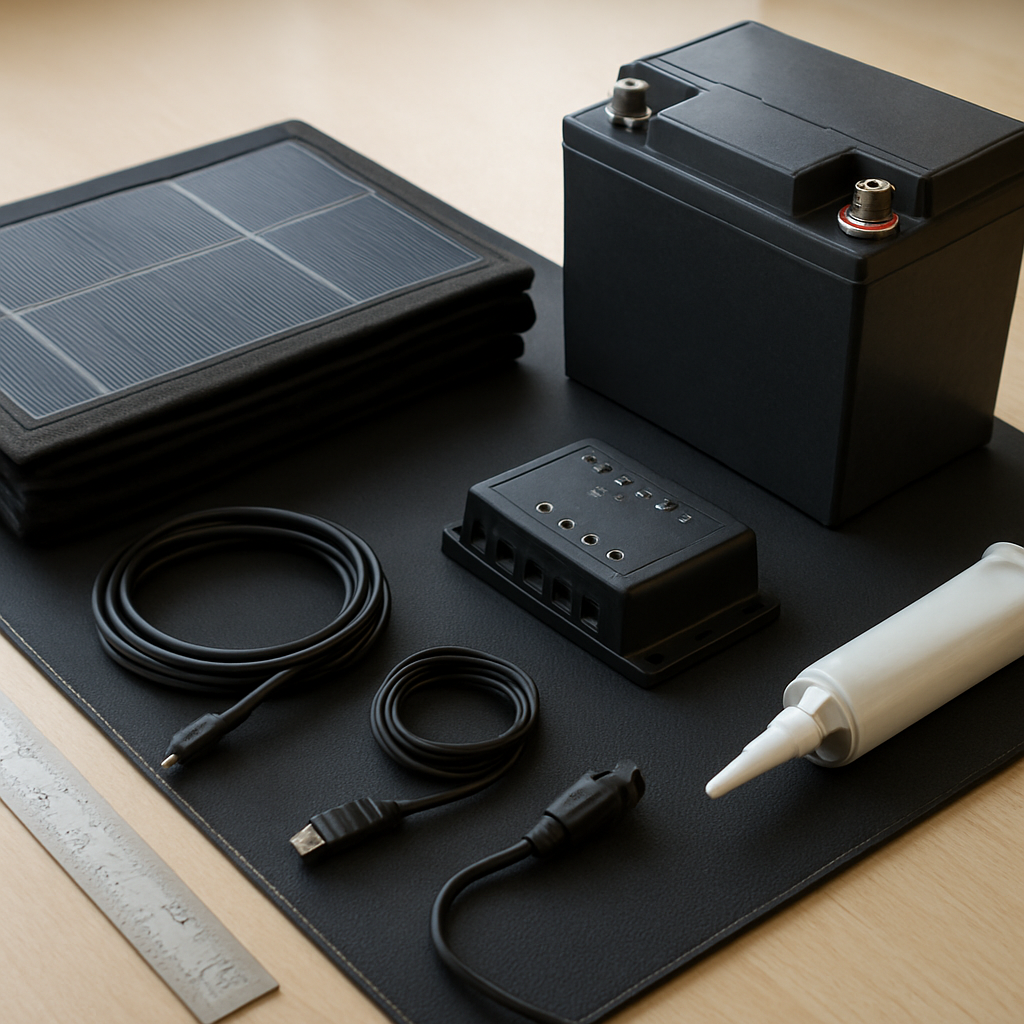

Panels, Akku, Regler: Funktionsweise

• Das Solarmodul liefert Gleichspannung, der Regler steuert Spannung und Strom in eine sichere Ladespannung für den Akku.
• PWM‑Regler schalten den Ladestrom direkt ab, wenn die Akkuspannung erreicht ist; MPPT‑Regler suchen den Maximum‑Power‑Point und holen bei wechselnder Sonneneinstrahlung mehr Leistung aus dem gleichen Panel heraus.
• Die Komponenten arbeiten in einer geschlossenen oder semi‑offenen Box: Der Paneldeckel dient zugleich als Abdeckung, die Elektronik sitzt stabil im Gehäuse, und Belüftung gegen Hitze ist vorgesehen.

Ladeausgänge: Verbraucher im Blick

• Für Mobilgeräte stehen 5 V USB‑Anschlüsse bereit; USB‑C mit Power Delivery ist sinnvoll für moderne Smartphones und Powerbanks.
• 12‑V‑Verbraucher lassen sich über eine Zigarettenanzünder‑Dose bzw. eine entsprechende Einbaubuchse betreiben.
• Eine ProCar‑Einbausteckdose bietet USB‑A, USB‑C und eine separate 12‑V‑Dose; so lassen sich Smartphone, Powerbanks oder kleine Geräte direkt versorgen, ohne zusätzliche Wandler.
• In der Praxis sind unterschiedliche Versorgungswege sinnvoll: direkter 12‑V‑Betrieb, USB‑Ladung und gelegentlich 230‑V‑Optionen für selten genutzte Geräte.

Akku‑Typ und ‑Vorteile

• AGM‑Batterien werden empfohlen: wartungsfrei, unempfindlich gegenüber Vibrationen und robust für portable Strandausführungen.
• AGM‑Zellen verbinden unkomplizierte Wartung mit Zuverlässigkeit in rauen Umgebungen (Sand, salziger Wind, Stöße) und eignen sich gut als mobiler Puffer.
• Die Dimensionierung der Kapazität richtet sich nach Nutzungsverhalten und Aufenthaltsdauer am Strand.

Wechselrichter: Ja oder Nein?

• Ein 230‑V‑Wechselrichter ist grundsätzlich möglich, verursacht aber erhebliche Verluste und Wärmeentwicklung.
• In der Praxis bevorzugt man direkte 12‑V‑Verbraucher oder USB‑Lösungen, um Effizienz zu maximieren.
• Falls 230‑V‑Geräte betrieben werden sollen, empfiehlt sich ein sparsamer reiner Sinus‑Wechselrichter mit Schutzmechanismen; diese sind jedoch schwerer zu kühlen und benötigen gut dimensionierte Leitungen.

Leistungsrechnung: Dimensionierung verstehen

• Beispiel: Bei einer Last von 50 W an 12 V ergibt sich ein Strom von ca. 4,17 A.
• Kabelquerschnitte müssen so gewählt werden, dass Spannungsabfall und Erwärmung im zulässigen Bereich bleiben.
• Typische Praxisempfehlungen: 0,5–1,0 mm² für sehr kurze Strecken bei geringer Last; bei höheren Strömen oder längeren Kabelwegen größere Querschnitte (z. B. 1,5–2,5 mm²) zur sicheren Wärmeabfuhr.

Verschaltung: sinnvolle Anordnung

• Verschaltung beginnt grundsätzlich mit Batterie, Solarmodul und Last am Regler.
• Plus/Minus‑Verbindungen erfolgen systematisch, um Kurzschlüsse zu vermeiden.
• Die Box dient als geschlossenes, robustes Gehäuse; der Paneldeckel fungiert zugleich als Abdeckung und schützt die Elektronik vor Feuchtigkeit; Belüftung gegen Hitze ist vorgesehen.
• Praktisch: Batterie → Laderegler; Solarmodul → Laderegler; Lasten → Laderegler (oder direkte 12‑V/USB‑Verbraucher je nach System).

Aufbau‑ und Umweltaspekte

• Das Gehäuse sollte wasserabweisend sein; Spalten werden sinnvoll mit Dichtungen oder Silikon abgedichtet.
• Lüftungsschlitze müssen gegen Spritzwasser geschützt sein; Materialien sollten salzwasserresistent und strapazierfähig sein.
• Kabeldurchführungen und Steckverbindungen sitzen sicher, sind entlastet und weisen eine robuste Befestigung auf.

Sicherheit und Praxis‑Empfehlungen

• Verwenden Sie wetterfeste Gehäuse, hochwertige Anschlüsse und geprüfte Schutzarten (mindestens spritzwassergeschützt, idealerweise IP65 bzw. IP67‑ähnlich).
• Entschärfen Sie Hitzequellen durch ausreichende Belüftung; vermeiden Sie Sand‑ und Wasserbelastung.
• Achten Sie auf sichere Verkabelung: passende Sicherungen, korrosionsbeständige Kontakte vermeiden, Kabel entlasten und sauber crimpen oder löten.
• Arbeiten an Netzspannung (230 V) oder festeingebundenen Wechselrichtern nur durch zertifizierte Elektrofachkräfte durchführen. Bei Unsicherheit: Fachbetrieb hinzuziehen.
• Planen Sie flexible Anschlussmöglichkeiten, damit mehrere Geräte (USB, 12 V, ggf. USB‑C PD) gleichzeitig versorgt werden können.

Praxis‑Design‑Empfehlungen

• Verwenden Sie eine kompakte, wetterfeste Box, deren Deckel zugleich das Solarpanel bildet.
• Legen Sie Kabel sauber auf, führen Sie Verbindungen hinter einer Trennwand oder durch abgedichtete Durchführungen.
• Verhindern Sie Kurzschlüsse durch klare Farbkennzeichnung, sichere Isolation und Zugentlastung an allen Anschlüssen.

Zusammenfassung

• Das 12‑V‑System bildet die robuste Grundlage für eine wasserfeste Strand‑Ladebox.
• Es vereint Panel, Akku, Regler und Verbraucher zu einer modularen Lösung, die Mobilität, einfache Handhabung und sichere Versorgung von USB‑ und 12‑V‑Verbrauchern ermöglicht.
• Die praxisnahe Balance aus Panelgröße, Akkukapazität und Anschlussvielfalt liefert realistische Ladezeiten und verlässliche Ergebnisse bei wechselnder Sonneneinstrahlung.

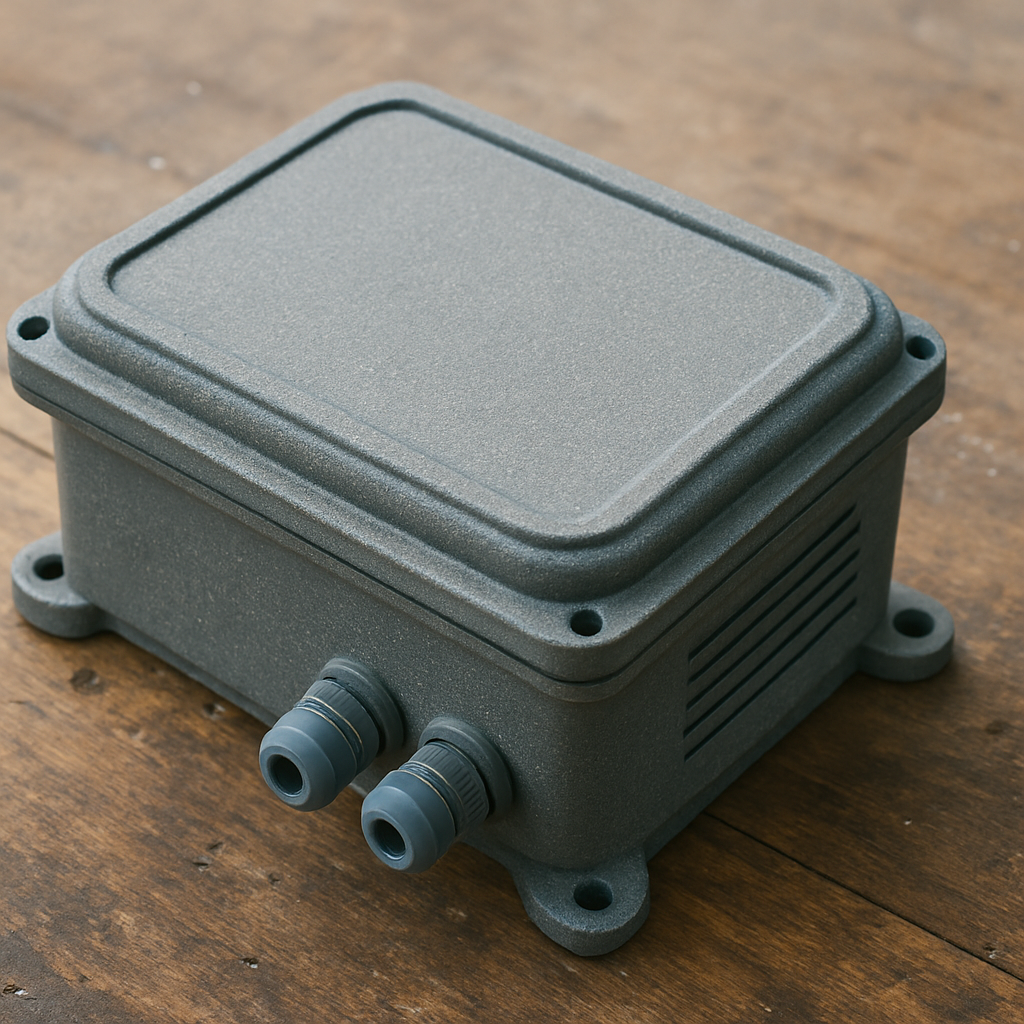

Wasserfestes Box-Design: Gehäuse, Dichtung, Belüftung und Abdeckung

Für eine zuverlässige Stromversorgung am Strand oder unterwegs muss die Gehäusebox mehr können als bloß tragen. Sie schützt die Elektronik unter dem Solarmodul, leitet Wärme ab und bietet gleichzeitig einen wetterfesten Look. Im Folgenden werden zentrale Designgrundlagen, Materialoptionen und konkrete Umsetzungsschritte beschrieben.

Gehäuse‑Design und Materialien

• Zielsetzung: Die Box soll wasserabweisend sein, Spalten durch Silikondichtungen abdichten und Lüftungsschlitze regenschutzbeständig gestalten. Sie bildet das Gehäuse für Elektronik und das darunterliegende Modul.
• Kernbauteile: Eine Konstruktion auf Basis einer Holzbox mit Plexiglas‑Schutz oder ein leichter Leichtbau‑Korpus bietet eine Balance aus Stabilität und Gewicht. Die Gehäuseabdeckung bildet idealerweise das Solarmodul, wodurch Platz gespart und die Wärmeführung optimiert wird.
• Montage‑Ansätze: Innenrahmen ermöglichen eine sichere Befestigung der Elektronik; Vibrationsdämpfung reduziert Bauteil‑Abnutzung bei Strand‑ oder Geländeeinsätzen.
• Oberflächenfinish: Wetterfeste Lackierungen oder Lasuren erhöhen die Beständigkeit gegen Feuchtigkeit, UV‑Strahlung und salzhaltige Luft.

Belüftungskonzept und Schutz

• Notwendigkeit der Belüftung: Die Belüftung ist essenziell, um Hitzeentwicklung der Elektronik zu verhindern. Ohne ausreichende Kühlung können Bauteile vorzeitig altern oder ausfallen.
• Kühlluft vs. Regen: Lüftungsschlitze sollten so platziert sein, dass Regen minimiert eindringen kann; Überdachungen, Shields oder umlaufende Abdeckungen ermöglichen gleichzeitig Luftaustausch.
• Schutzabdeckungen: Lüftungsöffnungen können durch robuste, wetterfeste Abdeckungen geschützt werden, die den Luftaustausch zulassen und gleichzeitig vor Staub, Sand und Feuchtigkeit schützen.
• Material‑ und Finish‑Optionen: ETFE‑Overlays oder klare Plexiglas‑Frontplatten ermöglichen Sichtbarkeit der Statusanzeigen, ohne die Belüftung zu behindern. Wetterresistente Lacke erhöhen die Haltbarkeit im Salzwasserklima.

Abdeckung und Wetterschutz

• Gehäuseabdichtung: Spalten werden mit Silikondichtungen abgedichtet, um Kapillarwirkung und Wassereintritt zu verhindern. Dichtungen sollten UV‑beständig und temperaturstabil sein.
• Module als Abdeckung: Die Box‑Abdeckung wird idealerweise durch das Solarmodul gebildet, wodurch eine kompakte, stromlinienförmige Einheit entsteht. Das erleichtert die Wärmeführung und kommt der Elektronik zugute.
• Zusätzliche Schutzschichten: Eine wetterfeste Lackierung schützt äußere Bauteile gegen Feuchtigkeit und UV‑Strahlung. Leichte Abblätterungen an Stränden oder Dünen sollten durch regelmäßige Nachpflege vermieden werden.

Gehäuse‑Varianten und Montagesysteme

• Holzbox mit Plexiglas‑Schutz: Robust, leicht nachzuarbeiten und gut geeignet für DIY‑Ansätze. Plexiglas ermöglicht Sicht auf Anzeigeelemente und schützt vor Wind und Spritzwasser.
• Leichtbau‑Gehäuse: Aluminium‑ oder Composite‑Materialien reduzieren Gewicht, benötigen aber sorgfältige Abdichtung an Übergängen.
• Solarmodul als Deckel: Die Abdeckung integriert sich nahtlos mit dem Panel, spart Platz und erleichtert Wärmeabfuhr.
• Deck‑ und Front‑Elemente: Plexiglas‑Deckel oder Frontplatten ermöglichen Blick auf Statusanzeigen, ohne Wetterschutz zu beeinträchtigen.
• Holz‑Laser‑Cut‑Teile: Laser‑cut Holzteile bieten präzise Passformen und eine stabile Struktur.
• 3D‑gedruckte Halterungen: Kleine, robuste Klemmhalterungen für das Solarpanel erleichtern die Befestigung und erlauben präzise Passform.

Befestigung, Dichtung und Formgebung

• Dichtungen und Spaltenkontrolle: Silikon‑Dichtungen füllen Spalten sauber aus; das minimiert Eindringen von Staub und Wasser, ohne Belüftung zu beeinträchtigen.
• Lüftungsschlitz‑Design: Lüftungsschlitze sollten nicht direkt unter potenziellen Wassereintrittsstellen liegen; ihre Platzierung richtet sich nach Wärmequellen und Luftstrom. Überdachungen reduzieren eindringende Regentropfen.
• Regenschutz an Schlitzen: Robuste Abdeckungen schützen die Öffnungen und erlauben dennoch Luftaustausch.
• Kabel‑ und Anschlusszugänge: Zugänge für Kabel sollten gedichtet, aber flexibel gestaltet sein, damit Wartung oder Upgrades einfach möglich sind.

Praxis‑Checkliste für die Umsetzung

• Reihenfolge der Schritte: Gehäuse fertigen, Dichtungen setzen, Lüftungsschlitze vorbereiten, Abdeckungen montieren, Solar‑Modul integrieren, Elektronik einbauen, Endkontrollen durchführen.
• Prüfschritte: Dichtheit gegen Wasser, Funktionsprüfung der Belüftung, Temperaturmessungen unter Last, Sichtprüfung der Plexiglas‑Frontplatten, Prüfung der Passgenauigkeit der 3D‑gedruckten Klemmhalterungen.
• Pflegehinweise: Oberflächen regelmäßig auf Risse oder Abblätterungen prüfen; bei Bedarf Lack nachtragen; Dichtungen an den Rändern kontrollieren.

Ästhetik trifft Funktion

• Das Box‑Design sollte eine klare, zeitlose Optik haben, die sich harmonisch in Strandszenen oder Wanderumgebungen einfügt.
• Farbgebung und Materialwahl können an das Solarmodul angepasst werden, sodass ein einheitliches Erscheinungsbild entsteht.
• Wichtig ist, dass die äußere Erscheinung die Funktion nicht beeinträchtigt: Die Belüftung bleibt frei, Dichtungen elastisch und Abdeckungen schützen vor Sand und Feuchtigkeit.

Fazit

• Ein durchdachtes, wasserabweisendes Box‑Design verbindet robuste Materialwahl, präzise Passformen und gezielte Belüftung. Die Solarmodul‑Abdeckung spart Platz, unterstützt die Wärmeführung und erleichtert Wartung. Mit Silikondichtungen, Regenabwehr über Lüftungsschlitzen und wetterfesten Oberflächen entsteht eine stabile, widerstandsfähige Basis für Elektronik und Solarpanel – ideal für Strand‑ oder Wanderbedingungen und ästhetisch ansprechend. Diese Box bildet die zentrale Grundlage, damit die Solar‑Lade‑Lösung zuverlässig funktioniert.

Verschaltung, Kabelquerschnitt und Sicherheitsmaßnahmen für Dauerbetrieb

• Die Verkabelung erfordert ausreichend dimensionierte Leiterquerschnitte, um Hitze, Kurzschluss oder Brandgefahr zu minimieren. Der Leiterquerschnitt richtet sich nach der maximalen Last.
• Praktische Beispielrechnung: Bei 50 W Leistungsaufnahme und 12 V Betrieb ergibt sich ca. 4,17 A. Bei einem tolerierbaren Spannungsabfall von 2 % ergibt sich daraus ein minimaler Kabelquerschnitt von ca. 0,61 mm². Für Sicherheitsmargen empfiehlt sich ein größerer Querschnitt, z. B. 1 mm² oder mehr. Bei längeren Verlegewegen oder höheren Lasten erhöhen sich die Anforderungen entsprechend.
• Kabelenden sollten idealerweise gecrimpt werden; Kabelschuhe an Batterie, Solarmodul und Akku sorgen für zuverlässige Kontakte. Falls Lötverbindungen genutzt werden, sind saubere Lötstellen mit ausreichendem Flussmittel wichtig, um kalte Lötstellen zu vermeiden.
• Zugbelastung der Kabel ist zu minimieren: geeignete Entlastungsschienen oder -klemmen schützen vor Rissbildung. Ungewollte Bewegungen durch Wind, Vibration oder Berührung müssen vermieden werden.
• Die Verschaltung des Solar‑Ladereglers erfolgt gemäß Handbuch: Batterie zuerst an den Regler (Plus/Minus), Solar‑Modul an den Regler (Plus/Minus), Last an den Regler (Plus/Minus). Diese Reihenfolge schafft einen sicheren Ladepfad und verhindert Fehlströme.
• Die Box nutzt primär 12‑V‑Komponenten; 230‑V‑Wechselrichter sollten wegen Verluste und Wärmeentwicklung vermieden werden. Falls Wechselrichter unvermeidbar sind, wählen Sie stromsparende Typen mit ausreichender Kühlung und berechnen Sie den Gesamtverbrauch sorgfältig.
• Kabelwege und Entlastungen sind sorgfältig zu planen: Verlegewege so wählen, dass sie vor Sand, Staub oder Wasser geschützt sind; Kabelkanäle oder Gehäuseinnenraum helfen, Kabel zuverlässig zu schützen. Schutzschalter oder Sicherungen im 12‑V‑Zweig erhöhen die Sicherheit gegen Kurzschlüsse und Überlast.
• Praktische Hinweise: sauber arbeiten, Verbindungen regelmäßig überprüfen, Kontakte sauber halten und auf Korrosion achten; bei Outdoor‑Bedingungen regelmäßige Sichtkontrollen durchführen und Dichtungen intakt halten.

• Praktische Beispiel‑Checkliste für die Praxis:

1) Ermitteln Sie die maximale Last an jedem Zweig der Anlage und dimensionieren Sie Leitungen entsprechend. 2) Wählen Sie Querschnitte mit ausreichender Sicherheitsmarge (mindestens 1 mm² bei moderaten Lasten; größere Querschnitte bei längeren Strecken oder höheren Strömen). 3) Verwenden Sie Crimpklemmen oder Butt‑Connectors mit korrosionsbeständigen Kontakten; kontrollieren Sie regelmäßig Verbindungen auf Festigkeit und Korrosion. 4) Ordnen Sie die Verschaltung so, dass bei Störungen nur der betroffene Zweig reagiert; sichern Sie jeden Zweig separat gegen Kurzschluss ab. 5) Legen Sie Schutzschaltungen (Sicherungen, ggf. DC‑Fehlerstromschutz) in den 12‑V‑Zweigkreis ein und prüfen Sie deren Funktionsfähigkeit regelmäßig. 6) Planen Sie Entlastungspunkte nahe sensibler Verbindungen, damit Zugbelastungen nicht direkt an Klemmen oder Lötstellen wirken.

• Temperaturen, Hitzeentwicklung und Belastungsdauer spielen eine Rolle: Leiterquerschnitte sollten nicht nur bei Start‑ oder Spitzenlasten groß genug sein, sondern auch dauerhaft Wärme ableiten können. Temperaturen über Umgebung erhöhen den Widerstand und vermindern die Effizienz; ausreichende Belüftung der Box begünstigt stabile Betriebswerte.
• Sicherheitskultur: Führen Sie eine Dokumentation der Verdrahtung, verwendeten Kabeltypen und Querschnitte. Legen Sie eine Notfall‑Wartungsroutine fest, in der sichtbare Schäden, Korrosion, lose Verbindungen oder Verschmutzungen zeitnah behoben werden.

• Verschaltungs‑Phasen im Überblick:
• Phase 1: Berechnung der Lasten und Dimensionierung der Zuleitungen inklusive Querschnittsauswahl.
• Phase 2: Vorbereitung der Verbindungsstellen (Crimpverbindungen, ggf. Lötung) und Prüfung der Isolation.
• Phase 3: Reihenfolge der Verschaltung gemäß Laderegler‑Handbuch (Batterie → Regler, Modul → Regler, Last → Regler) und anschließend Weiterführung zu Spannungswandler/Nutzlast.
• Phase 4: Absicherung der einzelnen Zweige und Integration von Entlastungsschienen, Kabelkanälen, Gehäusen; Planungen für Sand, Staub und Feuchtigkeit.
• Phase 5: Abschlusskontrollen vor Inbetriebnahme (Kontaktkorrosion, Festigkeit der Verbindungen, Dichtheit der Box, Funktionsprüfung der Sicherungen).

• Fazit: Eine sichere Dauerbetriebs‑Verkabelung erfordert dimensionierte Leiter, belastbare Verbindungen, klare Verschaltungslogik gemäß Regler‑Handbuch, robuste Entlastungen und eine durchdachte Kabelführung. So bleiben Hitzeentwicklung, Kurzschlussrisiko und Verluste minimiert, während der Ladepfad zuverlässig Strom für Akku, Modul und Last bereitstellt.

Standort, Montage, Praxis-Setup, Downloads und Community

• Optimal ausrichten: Die Anlage sollte nach Süden zeigen, der Azimut ideal nahe 180°. Abweichungen von bis zu 45° nach Südosten oder Südwesten verursachen jährlich Produktionsverluste von rund 1–3 %; größere Abweichungen mindern die Ausbeute deutlich. Die Neigung des Moduls sollte je nach Breitengrad und Jahreszeit angepasst werden, damit Sonnenstrahlen möglichst senkrecht auf die Moduloberfläche treffen.

Optimal‑ und Saison‑Parameter

• Die Tilt‑Parameter können saisonal variieren: Grob ca. 28° im Sommer; im Winter flacher. Orientierung folgt dem Breitengrad: Sommer‑Tilt tendenziell flacher, Winter‑Tilt steiler, um Sonnenwinkel anzupassen.

Montage‑Standort und Praxis‑Setup

• Standortwahl am Strand oder im Freien: Robustheit gegen Wind, Sand und Feuchtigkeit ist zentral. Die Gehäusekonstruktion sollte hinterlüftet sein; Dichtungen schützen vor Spritzwasser und Staub. Die Befestigung erlaubt eine einfache Nachführung der Sonnenposition auch bei Standortwechsel.

• Praktische Aufbauhinweise: Box wasserabweisend; Spalten mit Silikon abdichten; Lüftungsschlitze mit Regenschutz. Das Solarmodul fungiert als Deckel der Box, die Elektronik bleibt geschützt. Eine belüftete, stabile Unterkonstruktion gewährleistet Luftzirkulation auch bei Hitze.

• Bauteil‑Integration: Das Modul kann fest installiert oder temporär positioniert werden; Klemmen fürs Solarpanel, Plexiglas‑Abdeckungen und Lasercut‑Teile ermöglichen sichere Montagen. Eine klare, kennzeichnungspflichtige Zuordnung der Komponenten minimiert Fehlerquellen.

Downloads, Dateien und Community

• Katrin hat Fusion‑360‑Projektdateien und 3D‑Druck‑Klemmen vorbereitet; Download ausschließlich für private Nutzung. Die Dateien umfassen Klemmen, Montagespuren und Bauteil‑Einbauhilfen; das Paket enthält Anweisungen zur exakten Verbindung von Modul und Gehäuse.

• Zusätzlich: 3D‑druckbare Teile, Plexiglas‑Deckel und Lasercut‑Teile. Die Bauanleitung betont private Nutzung; kommerzielle Nutzung ausgeschlossen.

• Praktisch bedeutet das: Private Nutzer können Klemmen und Montagespuren direkt auf ihr Gehäuse anpassen, das Modul positionieren und die Gehäuseabdeckung gestalten. Hinweise zur Kennzeichnung der Bauteile erleichtern Wartung und Sicherheit.

Standort‑Simulation und Beispielrechnung

• Zur Standort‑Simulation lassen sich Tools verwenden, die ähnliche Ergebnisse liefern wie der Beispielrechner. Beispielrechnung: prognostizierte Jahreserzeugung ca. 32 kWh/Jahr (ohne Verschattung) bei einer angenommenen Systemauslegung; potenzielle Ersparnis setzt voraus, dass der erzeugte Strom vollständig genutzt wird. Die Zahl hängt stark von Standort und Nutzung ab.

Sicherheit, Normen, Kennzeichnung und Haftung

• Bauteile eindeutig kennzeichnen, Schutzpotenziale absichern und Isolierung/Erdung prüfen, um Folgeschäden zu vermeiden. Strandeinsätze mit Salzwassereinfluss und Sand erfordern eine robuste, wetterfeste Konstruktion.

Nachbau‑Community und Mitmachen

• Die Community ist eingeladen, eigene Ergebnisse, Bilder und Berichte zu teilen. Offenes Feedback hilft anderen Nutzern bei Entscheidungen und Fehlervermeidung. Der Austausch zu Standortwahl, Ausrichtung, Tilt‑Anpassungen und wetterfesten Gehäusen unterstützt den praxisnahen Aufbau.

• Insgesamt zielt dieser Abschnitt darauf ab, eine eigenständige, sichere und privat nutzbare Lösung zu fördern: eine wasserfeste Strand‑Ladeeinheit mit beherrschbarer Ausrichtung, saisonaler Tilt‑Anpassung, klar beschrifteten Bauteilen und dokumentiertem Community‑Input.

Hinweis: Dieser Abschnitt behandelt Standortwahl, Montagemöglichkeiten, Praxis‑Setup, Downloads und Community‑Austausch rund um das Projekt. Alle technischen Details sollten vor dem Nachbau geprüft und an die konkreten Gegebenheiten angepasst werden.

Fazit

Die hier vorgestellte Solar‑Strand‑Ladebox fasst Praxisnähe, Robustheit und Wartungsarmut zu einer portablen 12‑V‑Lösung zusammen, die Strandabenteuer nicht ausbremst. Durch die klare Trennung von Panel, Akku und Last im wetterfesten Gehäuse lassen sich Energiefluss, Schutzmechanismen und Belüftung zuverlässig abstimmen. Mit AGM‑Batterie, PWM‑Regler und direktem 12‑V‑ wie USB‑Ladepfad bietet sie realistische Ladezeiten für Smartphones, Powerbanks und kleine Verbraucher – ohne Netzanschluss, ohne Sandkörnchen im Inneren.

Wesentlich ist der Fokus auf Sicherheit und Wartung: Dichtungen, korrosionsbeständige Kontakte, passende Sicherungen und eine durchdachte Kabelführung verhindern häufige Ausfälle. Die Box bleibt durch sinnvolle Abdeckung des Moduls, belüftete Gehäusefronten und robuste Befestigung auch bei salziger Luft stabil. So lässt sich das Konzept flexibel an verschiedene Reisebedingungen anpassen und bei Bedarf um leichte Erweiterungen ergänzen. Wer diese Prinzipien befolgt, erhält eine zuverlässige, praktikable Stromquelle für Strand, Wanderung oder Camping – robust, einfach zu bauen und langlebig im Outdoor‑Einsatz.
