Solarpanel für Raspberry Pi: Kernprinzipien & Bauteile

Ein Raspberry Pi, der fast lautlos aus der Sonne gespeist wird, klingt ideal. Hinter diesem idyllischen Bild steckt aber eine knappe Ingenieursaufgabe: Modul, Batterie, Laderegler und DC-DC-Wandler müssen so zusammenarbeiten, dass der kleine Rechner auch bei Wolken, kurzen Tagen und Lastspitzen zuverlässig läuft. Die Praxis zeigt: Autarkie ist mehr als eine einfache Gleichung aus Leistung und Kapazität; sie verlangt Puffer, Kühlung, zuverlässige Regelwege und eine klare Strategie für den Energiefluss, damit Peripherie, Sensorik und Internetanbindung nicht ins Stocken geraten.

Der Beitrag skizziert Kernprinzipien, Bauteile und Off-Grid-Strategien und zeigt, wie sich ein kleines Solar-Pi-System pragmatisch dimensionieren lässt – vom Modul über den Akku bis zum effizienten DC-DC-Wandler, plus Mess- und Regeltechnik, Sensorik und datengetriebenem Monitoring. Leserinnen und Leser bekommen eine Orientierung, die sich in Praxisentscheidungen übersetzen lässt: Welche Wärmeprobleme der Elektronik man vermeiden sollte, wie man Lastspitzen abfedert und wie man mit Schlafmodi Energie spart, ohne die Funktionalität zu opfern.

Dimensionierung von PV-Modul, Batterie und Laderegler für den Raspberry Pi

In diesem Abschnitt werden praxisnahe Größenordnungen für die Auslegung von Solarmodul, Batteriespeicher und Laderegler vorgestellt, damit der Raspberry Pi zuverlässig versorgt wird – auch bei Lastspitzen und wechselnden Sonnenbedingungen. Die Basisdaten orientieren sich am typischen Pi-Verbrauch, an gängigen Modul- und Batteriekonfigurationen sowie an der Regulatorsauswahl. Ziel ist ein robustes, überschaubar dimensioniertes System, das Reservekapazität für Peripherie vorsieht und Wärmeverluste berücksichtigt.

Basis-Lastfall

Basis-Lastfall: Der Raspberry Pi 4B benötigt typischerweise ca. 2,5 W; Lastspitzen können bis zu 3 A an 5 V auftreten, das entspricht ca. 15 W. Die Dimensionierung sollte einen Reservepuffer vorsehen, sodass pro Pi-Betriebseinheit eher 4–5 W Spitzenleistung anliegen, um Peripherie zu versorgen.
In der Praxis bedeutet das: Planung geht von mehreren Watt pro Pi aus, sodass Sensoren, USB-Peripherie oder Gehäuse-Lüftung zuverlässig mitversorgt werden.
Die Lastspitzen rechtfertigen einen kleinen Sicherheits- bzw. Reservepuffer in der Dimensionierung, um Phasen mit reduzierter Einstrahlung zu überbrücken.

Solarmodul-Dimensionierung

Modulgröße und Leistungsprofil: Ein typisches 50-W-Modul liefert unter Idealbedingungen bis ca. 2,84 A bei einer Nennspannung von ca. 12 V; die Leerlaufspannung liegt grob bei ca. 21,6 V; die MPP-Leistung liegt bei ca. 47,11 W. Die grobe Systemeffizienz wird oft mit ca. 15–16 % angegeben.
Das begründet die Wahl eines größeren Moduls: Saisonale Schwankungen (Verschattung, Tageslängenwechsel, Wetter) können die verfügbare Ladeleistung deutlich reduzieren. Ein größerer PV-Generator schafft hier Reserve, sodass auch in Herbst/Winter noch ausreichend Energie für Batterieladung und Pi-Versorgung vorhanden ist.
Praktisch bedeutet das: Bei der Dimensionierung wird nicht nur die Spitzenleistung, sondern auch die mittlere solarertragende Zeit berücksichtigt, um eine zuverlässige Grundversorgung sicherzustellen.

Batteriekapazität und Laufzeit

Batteriespeicher: Eine Bleigel-Batterie (12 V, ca. 2,5 Ah) bietet bei einer konstanten Last von ca. 4 W rund 7,5 Stunden Energie, bevor der Akku spürbar entladen ist.
Für längere Dunkelphasen oder mehrere aufeinanderfolgende trübe Tage wird eine deutlich größere Kapazität benötigt, um Überschussenergie zu speichern und den Pi auch ohne volle Sonneneinstrahlung betreiben zu können.
Wichtig ist, realistische Entladegrenzen zu definieren (Tiefentladungsschutz) und eine Reserve für mehrtägige Bewölkung oder kalte Temperaturen zu berücksichtigen.

Laderegler-Bandbreite und -Typ

PWM-Laderegler: PWM-Regler wie der erwähnte Typ können bei 12 V Systemspannung bis ca. 53 W abdecken und eignen sich für Bleibatterien. Der Vorteil liegt in geringerem Anschaffungspreis, der Nachteil ist eine geringere Wirkungsgrad- und Lastregelung unter bestimmten Bedingungen.
MPPT-Option: MPPT-Regler wären effizienter, insbesondere bei schwankenden Strahlungsverhältnissen und niedrigeren Batteriespannungen, sind aber kostenintensiver und teils temperaturabhängig. Die Wahl des Typs beeinflusst Verluste, Spannungs- und Temperaturverhalten sowie Systemstabilität.
In der Praxis empfiehlt sich eine Bewertung vonKosten vs. gewonnenem Wirkungsgrad, insbesondere wenn saisonale Schwankungen eine größere Rolle spielen oder mehrere Verbraucher gleichzeitig versorgt werden sollen.

Spannungswandlung

Spannungswandlung für den Pi: Von der 12-V-Systemspannung auf 5 V für den Raspberry Pi kommt ein DC-DC-Wandler zum Einsatz (typische Typen wie LM2590/LM2596 werden erwähnt). Der regulatorische Weg hat Einfluss auf Wärmeentwicklung und Wirkungsgrad, insbesondere bei Lastzuständen um 1–3 A.
Wichtige Aspekte dabei: ausreichender Ausgangsstrom (mindestens 1 A, je nach Peripherie mehr), gute Wärmeableitung, geringe Verlustleistung, stabile Regulation auch bei wechselnder Eingangsspannung.
Der Regler benötigt genügend Kopplungskapazität, um Lastwechsel rasch zu kompensieren und Spannungsabfälle zu vermeiden.

Zuverlässigkeit und Transformation

Verluste beachten: Verluste durch Ladevorgänge, Spannungswandlungen und Bauteil-Wärme müssen in der Planung einkalkuliert werden. Lineare Regler erzeugen oft mehr Wärme als Schaltregler.
Planungen schlagen daher vor, lineare Regler durch Schaltregler zu ersetzen, um Wärmeverluste kritisch zu senken, Effizienz zu erhöhen und den Energiefluss stabil zu halten.
Zudem ist eine realistische Einschätzung der systemweiten Verluste sinnvoll: Batterieladevorgang, Entladeverluste, Spannungsverluste in Leitungen, sowie der Wirkungsgrad des DC-DC-Wandlers müssen in einer ganzheitlichen Betrachtung berücksichtigt werden.

Praktische Hinweise zur Dimensionierung

Berücksichtigen Sie mehrere Betriebseinheiten: Werden mehrere Raspberry Pi betrieben, erhöht sich der Bedarf deutlich; pro zusätzlichem Pi steigt der Bedarf an PV-Leistung, Batteriespeicher und Reglerleistung entsprechend.
Wählen Sie eine Modulgröße, die saisonale Erträge berücksichtigt, und planen Sie Kapazität so, dass auch mehrere Tage schlechter Witterung abgedeckt sind.
Achten Sie auf ausreichende Kühlung für den DC-DC-Wandler und auf eine gute Wärmeabfuhr am Regler, insbesondere bei höheren Lasten.
Denken Sie an eine sinnvolle Lastverteilung: kritisch sind Kernkomponenten des Pi bei 5 V, Peripherie kann zeitgesteuert oder in Schlafmodi betrieben werden, um die Energiewirtschaft zu optimieren.
Mess- und Regelwege sollten so konzipiert sein, dass Verluste sichtbar werden und man frühzeitig gegensteuern kann (z. B. durch Messsensorik, temperaturabhängige Anpassungen, Stabilisierung der Ladestruktur).

Zusammengefasst ermöglicht eine pragmatische Dimensionierung mit einem großzügigen PV-Modul, einer ausreichend dimensionierten Batterie und einem passenden, effizienten Laderegler einen zuverlässigen Solarbetrieb des Raspberry Pi, wobei Wärmehaushalt, Lastspitzen und saisonale Schwankungen konsequent mitgedacht werden.

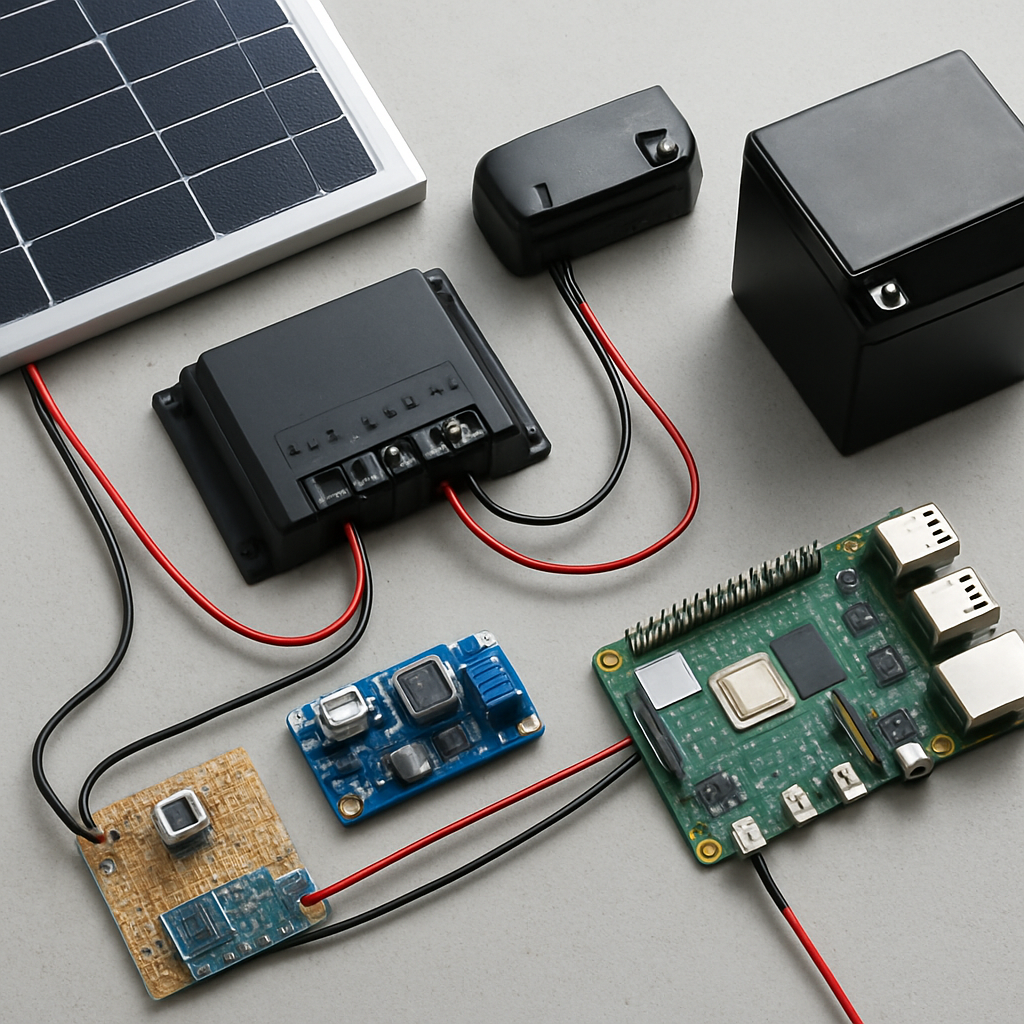

Bauteile und Realisierung: Solarmodul, Laderegler, Batterie, DC-DC-Wandler, Raspberry Pi, Sensorik

In diesem Abschnitt werden die Bauteile des Solar-Raspberry-Pi-Projekts sowie deren Realisierung detailliert beschrieben. Ziel ist eine robuste, kompakte Lösung, die den Pi zuverlässig versorgt und gleichzeitig Messdaten für ein intelligentes Powermanagement liefert.

Solarmodul

Typ und Leistungsdaten: PhaseSun Sun Plus 50 S, monokristallines Modul mit maximaler Leistung von 50 W; Nennspannung 12 V; Leerlaufspannung ca. 21,6 V.
Gemessene Kennwerte: MPP-Leistung ca. 47,11 W; MPP-Strom ca. 2,84 A; Leerlaufspannung gemessen ca. 21,5–21,6 V; Wirkungsgrad ca. 15,2%.
Fläche/Abmessungen: Solarfläche ca. 0,3 m²; Aufbau mit 1 Schottky-Diode zur Leckstrombegrenzung.
Struktur und Orientierung: Monokristallin; Lambert’sches Kosinusgesetz beeinflusst die effektive Leistung in Abhängigkeit von der Sonnenausrichtung; eine korrekte Ausrichtung zum Zenit maximiert die MPP-Leistung.
Praktische Implikationen: Unter optimalen Bedingungen liefert das Modul rund 2,8 A bei 12 V-Nennspannung; die maximale Ausgangsleistung wird durch Ausrichtung, Temperatur und Verschattung bestimmt. Die Spezifikation deckt sich mit der geplanten Projektdarstellung; eine spätere Nachführung erhöht den realen Ertrag spürbar.

Laderegler

Typ/Spezifikation: H-Tronic SL 53 PWM 12 V, ausgelegt für Bleibatterien; PWM-Technologie.
Anzeigen und Status: LED-basierte Anzeige des Ladezustands (Rot: Laden, Grün: Batterie voll).
Leistungsobergrenze: Geeignet bis ca. 53 W Generierung am Modul.
Funktionelle Rolle: Reguliert den Ladestrom auf die Batteriespannung und dient der Anzeige des Ladezustands. Durch PWM-Steuerung wird der Ladestrom fein reguliert, verbleibt aber in der einfachen, kostengünstigen Bauform.
Praktische Anwendungsanleitung: Orientierung an Herstellerangaben, korrekte Polung beachten, Modul-zu-Batterie-Verkabelung robust dimensionieren.

Batterie

Typ/Bauform: Bleiges Gel-Akku 12 V, Hawker Cyclon F2x3; Kapazität 2,5 Ah.
Bedienhinweise: Tiefentladung vermeiden; Tiefentladungsschutz empfohlen; Lade- und Entladungsverluste berücksichtigen.
Bedeutung für das System: Dient als Energiespeicher, um Leistungsspitzen und wind- bzw. schattenbedingten Perioden zu puffern, damit der Raspberry Pi kontinuierlich läuft.
Praktische Dimensionierung: Kleine Speichergröße ermöglicht kurze Betriebszeiten unabhängig vom Sonnenstand; zur Absicherung gegen längere Wetterphasen wären größere Kapazitäten sinnvoll.

Spannungswandler (DC-DC-Wandler)

Typ/Variante: LM2590-Variante (häufig als LM2596 abgekürzt in anderen Darstellungen) zur Reduktion von 12 V Systemspannung auf 5 V.
Zielspannung/Last: Systemspannung 12 V → 5 V für den Raspberry Pi; Pi-Verbrauch hängt von Peripherie ab und kann bis ca. 3 A erreichen.
Last- und Versorgungsdesign: Versorgung des Raspberry Pi via USB-C am Pi-Eingang; Wandler muss ausreichenden Ausgangsstrom liefern (mindestens 1 A, je nach Peripherie auch bis ca. 3 A).
Effizienzüberlegungen: Ein Schaltnetzteil reduziert Wärmeverluste gegenüber einem linearen Regler signifikant; sorgt damit für stabilere 5-V-Versorgung auch bei Spitzenlasten.

Raspberry Pi und Peripherie

Zentralrechner: Raspberry Pi 4 Model B mit 2 GB RAM; Alternative Modelle sind je nach Projektanforderung möglich; Primäre Versorgung erfolgt über USB-C.
Mess- und Regeltechnik: ADS1115 A/D-Wandler (16 Bit) für präzise Spannungs- und Strommessungen; TS2561-Lichtsensor zur Helligkeitsmessung ergänzt das Regelkonzept.
Peripherie-Schnittstellen: Der Pi sammelt Messwerte, steuert den Spannungswandler und kommuniziert mit der Sensorik, sofern eine Netzwerkverbindung vorhanden ist.
Kommunikations- und Auswertungsumgebung: Python-basierte Mess- und Regelungslaufzeiten; Visualisierung erfolgt optional über Grafana/InfluxDB, um Trends und Batteriezustand übersichtlich darzustellen.

Sensorik-Komponenten

Lichtsensor: TS2561 (Lichtsensor) ergänzt die Helligkeitsdaten, um die Sonnenausrichtung sowie potenziell die Energieerzeugung besser einzuschätzen.
Strommessung: Die direkte Messung von Strömen über Shunts ist oft schwierig; stattdessen erfolgt die Messung über den Spannungsabfall an den Shunts. Die Messsignale werden durch ADS1115 erfasst.
Messstrategie: Neben dem Lichtsensor fließen weitere Messgrößen in das Regelkonzept ein, sodass das Python-Skript eine verlässliche Steuer- und Auswertungslogik liefert.
Softwareseitige Auswertung: Python-basierte Auswertung ist vorgesehen; grafische Darstellung der Energieströme erfolgt ggf. über Grafana, Datenbank-Infrastruktur über InfluxDB.

Aufbau und Verkabelung

Hauptträger: Lochrasterplatine dient als zentrale Tragschaltung, auf der Lade- und Reglerlogik sowie Messverstärker und Sensorik angeordnet werden.
Stromführung: Shunts (farblich markiert) ermöglichen die Erfassung von Strömen zwischen Solarmodul → Laderegler → Batterie → DC-DC-Wandler → Raspberry Pi.
Messpunkte: ADS1115 messen Batterie-Status, Eingangsspannung des Raspberry Pi, Laderegler-Ausgangsspannung, sowie den Stromfluss vom Batterie- zum Spannungswandler.
Sensorik-Integration: TS2561 erfasst Helligkeit; der Lichtsensor wird idealerweise an einer sonnenseitig platzierten Position installiert, um realistische Helligkeitsdaten zu liefern.
Datenaustausch: Messwerte werden von Python im Raspberry Pi aufgenommen, zeitlich gestaffelt verarbeitet und idealerweise in eine InfluxDB geschrieben; Grafana dient der Visualisierung.
Versorgungspfad: Raspberry Pi wird primär über den 5-V-Ausgang des DC-DC-Wandlers versorgt; die USB-C-Schnittstelle dient der stabilen Stromversorgung des Pi sowie angeschlossenen Peripheriegeräten.

Funktionale Realisierungskonzepte

Mess- und Regelkonzept: Das System misst Batteriestatus, Systemspannung, Ladezustand und Helligkeit, um eine sinnvolle Strategie für Ladung und Betrieb des Pi zu entwickeln.
Software-Umsetzung: Python-basierte Algorithmen zur Datenerfassung, Zustandsberechnung (SOC, Ladestrom, Spannungen) und zur Visualisierung der Trends; Thonny-Entwicklungsumgebung ist vorgesehen.
Betriebsmodus: Der Raspberry Pi kann sowohl aus dem Solarsystem als auch aus dem Batteriespeicher betrieben werden; bei ausreichendem Sonnenstand lädt die Batterie; bei Regen oder Nacht wird der Pi aus der Batterie versorgt, um Betriebsausfälle zu vermeiden.
Sicherheitshinweise: Tiefentladung der Batterie vermeiden; Schutzschalter und richtige Polarität beachten; Kühlkörper- oder Wärmeaspekte sind bei höheren Lasten zu beachten.

Fazit: Die dargestellten Bauteile ermöglichen eine kompakte, modulare Realisierung eines solarbetriebenen Raspberry-Pi-Projekts mit datenbasierter Steuerung. Durch den durchdachten Aufbau von Messpunkten, die Anbindung an eine zeitgemäße Datenbankinfrastruktur und die gezielte Sensorik lässt sich der Eigenverbrauch optimieren und das System zuverlässig betreiben.

Aufbau, Messung und Software-Architektur: Shunts, ADS1115, Python-Programmierung, InfluxDB und Grafana

Messaufbau und Sensorik

Shunts: Blau markierte Shunt-Widerstände ermöglichen die Strommessung über den Spannungsabfall. Sie werden in die relevanten Strompfade integriert, sodass der fließende Strom durch Messung der Spannung an der Shuntstelle ermittelt werden kann. So lässt sich der aktuelle Übergangsstrom zwischen Bauteilen sicher ableiten, ohne Hochstromwerte direkt zu erfassen.
Messpfade im System: Der Stromfluss vom Laderegler zur Batterie, der Stromfluss von der Batterie zum Spannungswandler sowie die Eingangsspannung des Raspberry Pi werden überwacht. Zusätzlich wird die Batteriespannung gemessen, insbesondere dann, wenn der Laderegler keinen Ladestrom liefert.
Ziel der Messung: Die erfassten Ströme und Spannungen liefern Einblicke in das dynamische Verhalten der PV-Topologie (Laderegler, Batterie, DC-DC-Wandler) und ermöglichen eine belastbare Bewertung von Ladezuständen, Leistungsabfällen und Ausfällen.

A/D-Wandler-Setup

ADS1115: Der ADS1115 dient als präziser 16-Bit-A/D-Wandler für digitale Messwerte. Er ermöglicht differenzielle Messungen an den Shunts sowie die Erfassung von Systemspannungen mit hoher Auflösung.
Verbindung per I2C: Die Verbindung erfolgt über I2C. Über diese Schnittstelle können Messwerte zuverlässig gelesen, kalibriert und für Analysen archiviert werden.
Messwerte für Analysen: Die erfassten Digitalwerte werden zeitlich sauber in einer Zeitreihe abgelegt, um Trends, Peaks und Regelungsverhalten quantitativ zu bewerten. Dadurch entsteht eine belastbare Datenbasis für das PV-Verhalten des Systems.

Batterie- und Systemspannungen

Batteriespannung: Die Batteriespannung wird kontinuierlich erfasst, insbesondere dann, wenn der Laderegler nahe Null-Ladestrom liefert oder sich im Leerlauf befindet. So lässt sich der Zustand der Batterie zuverlässig beurteilen.
Eingangsspannungen der Bauteile: Separat gemessen, um Verlauf und Stabilität der Teilsysteme zu überwachen. Dazu gehören die Eingangsspannung des Ladereglers, die Ausgangsspannung zum Spannungswandler und die Pi-Versorgungsspannung.
Ergänzende Messgrößen: Die Eingangsspannung, der Spannungsabfall an den Shunts und der Zustand der PV- sowie Speichersystemkomponenten liefern eine ganzheitliche Sicht auf die Energieflüsse.

Mess- und Regel-Software

Python-Programmierung: Mit der Thonny-Entwicklungsumgebung wird der Messablauf gesteuert. Das Skript koordiniert das Auslesen der ADS1115-Werte, sammelt Messdaten zeitlich gesteuert über definierte Fenster, führt Vorverarbeitungen durch und schreibt die Daten in das Speicher-Backend.
Grafische Visualisierung: Grafana dient der grafischen Darstellung der zeitlichen Entwicklung von Strömen, Spannungen und Battery-States. Dashboards ermöglichen schnelle Einschätzungen der PV-Dynamik und der Versorgungssituation.
Datenspeicherung: InfluxDB fungiert als Zeitreihen-Datenbank, in der Messdaten persistent abgelegt werden. Die Verläufe ermöglichen historische Analysen, Alarm-Schwellen und Optimierungspotenziale.
Zusammenführung der Komponenten: Messung, Speicherung und Visualisierung arbeiten in einem konsistenten Stack zusammen, sodass automatische Berichte, Trendanalysen und Eskalationen möglich sind.

Schnittstellen und Pinout

AD-Wandler-Pins am Pi: VDD, GND, SCL, SDA werden genutzt, um den ADS1115 zuverlässig anzubinden. Die genaue Ankopplung folgt den Pinout-Vorgaben des Boards, wobei VDD und GND die Versorgung/Referenz bilden und SCL/SDA die I2C-Kommunikation ermöglichen.
VSYS-Pin als primärer Versorgungsanschluss: Der VSYS-Pin des Pico/Pi dient als zentrale Versorgungsversorgungspunkt, von dem aus das Mess- und Regel-System betrieben wird. Der Implementierungsgrad hängt vom verwendeten Modell ab (Pi vs. Pico, je nach Aufbau variiert der Versorgungsweg).
Variabilität nach Modell: Je nach genutztem Einplatinencomputer (Standard-Pi vs. Pico) können minimale Unterschiede in Pinouts, Spannungslevels und I2C-Verfügbarkeit auftreten. Die Architektur bleibt jedoch kompatibel mit den beschriebenen Mess- und Speicherwegen.

Datenfluss und Automatisierung

Zeitfenster-basierte Aufzeichnung: Messwerte werden regelmäßig zu vordefinierten Zeitfenstern erfasst. Die Architektur unterstützt festgelegte Sampling-Intervalle, um eine konsistente Datenbasis sicherzustellen.
Registrierung und Visualisierung: Rohdaten fließen in InfluxDB, von dort aus erzeugt Grafana die grafischen Darstellungen. So lassen sich historische PV-Dynamiken, Batteriespannungen und Regelverläufe nachvollziehen.
Zentrale Idee: Der Raspberry Pi soll stabil mit Strom versorgt bleiben und zugleich die PV-Dynamik transparent machen. Die Mess- und Speicherarchitektur soll Ausfälle minimieren, Rückschlüsse zu Lastprofilen ermöglichen und das Verständnis von Lade- und Entladeprozessen erleichtern.
Automatisierungspotenzial: Durch zeitgesteuerte Messpläne, automatische Kalibrierungen des ADS1115 und Alarmregeln in Grafana/InfluxDB kann das System eigenständig auf Anomalien reagieren oder entsprechende Benachrichtigungen auslösen.

Praxisnahe Umsetzung und Vorteile

Stabilität der Versorgung: Durch gezielte Überwachung von Pi-Input, Regler-Output und Batterieverbrauch lassen sich Betriebspunkte identifizieren, bei denen der Pi zuverlässig versorgt wird oder eine Nachregelung nötig ist.
PV-Dynamik verstehen: Die kombinierte Messung von Ladeergebnis, Batteriezustand und Spannungsniveaus ermöglicht eine fundierte Analyse von Lade- und Entladeprozessen, auch unter wechselnden Wetterbedingungen.
Historische Auswertungen: Mit InfluxDB lassen sich Langzeitdaten speichern und Muster erkennen, etwa saisonale Effekte, Ladezyklen oder Reglerverhalten, die für Optimierungen genutzt werden können.
Nutzungsszenarien: Die Architektur ist so ausgelegt, dass Messwerte in vordefinierte Zeitfenster aufgezeichnet, registriert und grafisch dargestellt werden können – eine zentrale Idee, um den Pi stabil zu versorgen und die PV-Dynamik besser zu verstehen.

Zusammengefasst bietet dieser Aufbau eine klare, modulare Mess- und Software-Architektur: präzise Messung über Shunts und ADS1115, zuverlässige Datenerfassung per I2C, speicher- und analysefreundliche Software-Landschaft mit Python, InfluxDB und Grafana, sowie ein robustes Interface-Design über klar definierte Pinouts. Die Kombination aus Messung, Speicherung und Visualisierung ermöglicht eine fundierte Bewertung des Solar-Systems im Raspberry-Pi-Projekt und unterstützt gezielte Optimierungen für stabile Autarkie.

Praxis: Winterbetrieb, Pufferspeicher und Verluste, Off-Grid-Realität

Winterbetrieb und Pufferspeicher

Grundlage: Off-Grid-Betrieb verlangt deutlich größere Pufferspeicher, um Perioden der Dämmerung, Regen oder Schnee zu überbrücken. Es empfiehlt sich, mindestens das Dreifache der berechneten Kapazität bereitzuhalten, um mehrtägige Bewölkungsphasen sicher zu überstehen.
Zielsetzung: Der Pufferspeicher dient als sicherer Puffer zwischen Erzeugung und Verbrauch und sorgt dafür, dass der Raspberry Pi auch in längeren Dunkelperioden zuverlässig läuft, ohne sofort am Netzanschluss hängen zu müssen.
Praxisfolgen: Wer regelmäßig mehrere Tage mit geringer Sonneneinstrahlung plant, braucht eine entsprechend dimensionierte Speicherkapazität. Die Dimensionierung muss wetterabhängige Schwankungen abfedern können, insbesondere in Regionen mit langen Winterperioden.

Winterbetrieb: PV-Modul, Pufferspeicher und Pi im Schnee

MPPT vs PWM

Unterschied und Effizienz: MPPT-Laderegler maximieren die Ladeleistung aus dem Modul, gerade bei teils ungünstigen Modulspannungen und Temperaturen. Sie liefern im Vergleich zu PWM oft einen spürbar höheren Systemwirkungsgrad.
Kostenfrage: MPPT ist in der Regel kostenintensiver. Im aktuellen Aufbau des Projekts wird PWM verwendet, da es kostengünstiger ist.
Verluste beachten: Unabhängig vom Typ fallen Verluste durch Spannungswandlung, Leitungsverluste und Reglerwirkverluste an. Sobald eine Spannungswandlung stattfindet, muss dies in die Gesamtbilanz mit einkalkuliert werden.
Praktische Folge: Wer Wert auf maximale Effizienz legt oder bei kälteren Temperaturen mehr Ladeleistung erzielen will, sollte eine MPPT-Option prüfen. Im aktuellen Aufbau ist eine Umstellung auf MPPT sinnvoll, wenn sich die Investitionskosten rechtfertigen.

Erfahrungen aus der Diskussion

Wetterabhängige Erträge: Wintererträge sind stark wetterabhängig; selbst bei vorhandenem Solargenerator kann Wind, Wolken oder Schnee den Ertrag deutlich mindern.
Dunkelheitsfenster: Es werden denkbar längere Dunkelphasen, z. B. bis zu 14 Stunden Dunkelheit, thematisiert. Ohne ausreichende Speicherung droht so eine Unterbrechung der Versorgung.
Zuverlässigkeit durch Größenausbau: Größere PV-Leistung und größere Batteriesysteme erhöhen die Zuverlässigkeit deutlich und ermöglichen längeren autarken Betrieb auch in trüben Wintern.
Fachdiskussionen zeigen, dass die Praxis häufig eine Balance aus Kosten, Aufwand und Zuverlässigkeit erfordert: Kleinere Lösungen eignen sich als Lernprojekte, größere Off-Grid-Setups kennzeichnen echte Autarkie.

Empfohlene Systemvergrößerung

Module: Experten empfehlen häufig zwei Module zu je 400 W oder ein vergleichbares Setup, das eine deutlich gestiegene PV-Leistung im Winter ermöglicht.
Batteriebedarf: Größere Batteriesysteme erhöhen die Betriebssicherheit erheblich. Beispielhaft wird eine Kapazität von etwa 100 Ah pro Batterie genannt; ggf. parallel geschaltet, um Gesamtkapazität zu steigern.
Ganzheitliche Perspektive: Mit zwei parallelen 100-Ah-Batterien (insgesamt ca. 200 Ah) lässt sich eine deutlich längere autarke Zeit erreichen, insbesondere wenn gleichzeitig mehrere Tage mit geringem Sonneneinfall zu berücksichtigen sind.
Winterorientierung: Für den Winterbetrieb wird eine kompakte, aber hochkapazitive Speicherlösung empfohlen, die so dimensioniert ist, dass auch längere Bewölkungsperioden kompensiert werden können.

Verluste verstehen

Lineare 12-V-zu-5-V-Regler: Eine herkömmliche lineare Spannungswandlung kann bei Lasten von 1 A bis zu signifikanten Wärmeverlusten führen. Typische Werte liegen je nach Last bei mehreren Watt bis hin zu ernsten Wärmeverlusten, wenn Last steigt.
Kompensationsweg: Ein Schaltregler oder ein MPPT-Laderegler reduziert diese Verluste spürbar. Die Wechselwirkung zwischen Eingangsspannung, Ladestrom und gewünschter 5-V-Versorgung muss sorgfältig bemessen werden.
Warum sinnvoll: Reduzierte Verluste bedeuten weniger Wärmeentwicklung in der Elektronik, längere Lebensdauer von Bauteilen und eine stabilere Betriebsspannung für den Raspberry Pi.

Systemleistung und Ausrichtung

Abhängigkeit von Ausrichtung und Verschmutzung: Die maximale Ladeleistung hängt stark von der Ausrichtung der Module zur Sonne und von Verschmutzungen (Staub, Staubbelag, Schnee) ab. Je sauberer die Module ausgerichtet sind und je geringer Verschmutzungen, desto mehr Ertrag fließt in den Batteriespeicher.
Wartung: Regelmäßige Reinigung der Module und Optimierung der Sonneneinstrahlung maximieren den Ertrag, besonders im Winter, wenn die Einstrahlung ohnehin geringer ist.
Saisonales Gleichgewicht: Im Winter reicht die reine PV-Leistung oft nicht aus; der Pufferspeicher muss die Differenz zum Bedarf decken, und das System muss robust gegen längere Regenperioden sein.

Praxisbezogene Umsetzungsschritte (Ausblick)

Dimensionierungskriterien festlegen: Ermitteln Sie den realistischen Energiebedarf des Pi-Projekts im Winter und planen Sie Pufferkapazität entsprechend.
Reglerwahl prüfen: Erwägen Sie den Umstieg von PWM auf MPPT, um Verluste durch Spannungswandlung zu minimieren.
Systemgröße definieren: Planen Sie gezielt eine PV-Leistung von 2×400 W oder vergleichbar und eine Batteriespeicherkapazität von mindestens 100 Ah pro Bank (ggf. parallel), um Winterbetrieb zu ermöglichen.
Wartungsplan etablieren: Regelmäßige Inspektion der Module (Ausrichtung, Reinigung) und der Batteriesysteme (Spannung, Ladezustand, Tiefentladeschutz) sind essenziell.
Sicherheit nicht vergessen: Schutzschalter, Verlegung von Kabeln, Schutz gegen Nässe und Schnee sowie eine sichere Gehäuselösung für alle Komponenten sollten integraler Bestandteil der Umsetzung sein.

Zusammenfassend zeigt die Praxis, dass ein robustes Off-Grid-Solarprojekt für den Raspberry Pi im Winter eine sorgfältige Balance aus größerem Pufferspeicher, effizienteren Ladereglern, ausreichender PV-Leistung und robusten Batteriesystemen erfordert. Die Erfahrungen aus Diskussionen und Praxis verdeutlichen, dass Winterbetrachtungen nicht vermieden, sondern aktiv geplant werden müssen, um eine zuverlässige Energieversorgung auch in längeren dunklen Perioden sicherzustellen.

Alternative Ansätze, Best Practices und Zukunftsperspektiven: Pico/ESP32, Sleep-Modus, Lernprojekte vs Industrieanwendungen

Grundgedanke: Mikrocontroller-basierte Lösungen wie ESP32 oder Raspberry Pi Pico verbrauchen deutlich weniger Energie als ein vollwertiger Raspberry Pi. Das erleichtert die PV-Planung, da oft kleinere Panels, leisere oder redundante Batteriespeicher ausreichen. Für einfache Sensor- und Relais-Aufgaben sowie zeitgesteuerte Messungen eignen sich Mikrocontroller besser als ein leistungsfähigerer Raspberry Pi. Die Wahl hängt von Anwendungsumfang, Rechenbedarf und benötigter Wireless-Konnektivität ab. In Projekten mit primärer Messung, Logging oder Randlast-Steuerung lassen sich Ladezyklen und Speicherbedarf deutlich reduzieren, ohne an Funktionalität zu verlieren.

Alternative Mikrocontroller-Lösungen

Effizienzvorteile beachten: ESP32-Boards und Pico-Varianten arbeiten typischerweise mit sehr niedriger Leistungsaufnahme im Schlafmodus und ermöglichen längere Off-Grid-Betriebszeiten.
Aufgabenprofil abstimmen: Für Monitoring, Sensorik und einfache Aktoren reicht oft ein Mikrocontroller, während Pi-Rechenleistung für Bildverarbeitung, komplexe Datenströme oder umfangreiche Web-Interfaces reserviert bleibt.
Software-Ökosystem nutzen: MicroPython oder C/C++-Entwicklung ermöglicht schnelle Prototypen und punktuelle Optimierung von Sleep-Strategien, ohne die PV-Planung zu beeinträchtigen.
Kompakte Bauformen bevorzugen: Pico-Boards sind besonders kleinteilig, verfügen über flexible Spannungsversorgungen und unterstützen direkt Batteriebereitstellung, wenn man VSYS entsprechend nutzt. ESP32-Module bieten integriertes WLAN/Bluetooth, was die Peripherie reduziert und den Aufbau kompakter Off-Grid-Lösungen begünstigt.

Power-Management-Strategien

Schlaf- und Wachzyklen: Tiefschlafzustände und zyklische Aktivität minimieren den Gesamtverbrauch. Zentral ist eine klare Trennung von Beobachtungsperioden, Datenaufzeichnung und Kommunikation.
Zeitgesteuertes Hochfahren: Planbares Hochfahren zu definierten Intervallen reduziert nutzlose Leerlaufzeiten und ermöglicht eine konforme PV-Nachladung vor Aktivierung.
Sleep-Intervalle sinnvoll setzen: Kurze Wachphasen für Messungen, längere Schlafperioden dazwischen; so lässt sich der Energiehaushalt stabil halten, selbst bei wechselnder Sonneneinstrahlung.
Off-Grid-Handling: In robusten Solar-/Batterie-Konzepten helfen Sleep-Strategien, Spitzenlasten zu glätten und Batterieschäden durch Tiefentladung zu vermeiden.
Praktische Umsetzung: Mess- und Kommunikations-Routine so gestalten, dass sie nur im Wachzustand aktiv ist; ansonsten läuft der Controller im niedrigsten möglichen Strommodus.

Pico-Versorgung

Spannungsbereich beachten: Der Pico toleriert 1,8–5,5 V; damit kann er direkt aus einer Batterie oder über eine 3,3-V-Regelung betrieben werden, ohne komplexe Spannungswandler zu benötigen.
VSYS als zentrale Versorgung: VSYS kann direkt über eine 3,3-V-Regelung und Batterie betrieben werden; das erleichtert den Aufbau eines kompakten Solar-Objekts.
Robuste Strompfade: Durch direkte Versorgung von VSYS mit Batteriespannung lassen sich Wärmeverluste minimieren und der Aufbau robuster gestalten.
Lern- und Industrie-Nutzen: Die einfache Versorgung macht Pico ideal für Lernprojekte, Wetterstationen oder Sensor-Netzwerke, bei denen ein stabiler Betrieb im Off-Grid-Betrieb wichtig ist.
Beschränkungen beachten: Pico-Lösungen benötigen oft zusätzliche Externalisierung für WLAN/Cloud-Schnittstellen, wenn solche Systeme im Backend laufen sollen; Offline-Datenerfassung mit Logs ist gängig, WLAN- oder LoRa-Anbindung bleibt optional.

Panel- und Modulwahl

6-V-Module bevorzugen: Für kompakte Anwendungen bieten 6-V-Module oft Vorteile hinsichtlich Abmessungen, Montagemuster und Ladestrom-Charakteristik. Gleichzeitig gilt es, die Spitzenleistung relativ zur Systemspannung zu prüfen.
AP3602A-Bauteile kritisch prüfen: Bausteine wie AP3602A können Spannungsbereiche aufweisen, die für bestimmte Solar-Apps suboptimal sind. Vor der Auswahl sollten Mesh-Parameter, Effizienzfenster und Betriebsspannung genau geprüft werden.
Lade- und Regelungskomponenten abstimmen: PWM- und MPP-Laderegler unterscheiden sich in Kosten und Effizienz; in kompakten Pico-/ESP32-Projekten kann ein sinnvoll dimensionierter PWM-Regler oft ausreichend sein, während größere Lasten von MPP-Reglern profitieren.
Systemverträglichkeit sicherstellen: Spannungsbereiche, Temperaturverhalten und DC-DC-Wandlung müssen aufeinander abgestimmt sein, damit die PV-Erträge möglichst verlustarm in die Batterie gelangen.

Praktische Empfehlungen: Lernprojekte vs Industrieanwendungen

Lernprojekte als Türöffner nutzen: Lernprojekte wie Wetterstationen mit Pico liefern tiefe Einblicke in Strompfade, Sleep-Mode-Charakteristika und Datenerfassung. Sie helfen, echte Lastströme, Batterieschnittstellen und Messdaten sauber zu verstehen.
Industrieanwendungen realistisch dimensionieren: Für komplexe Lasten ist ein Pi sinnvoll, wenn ein solides Powermanagement existiert und die Backend-Verarbeitung robust läuft. In vielen Industrie-Szenarien zahlt sich eine Mikrocontroller-/Sensor-First-Architektur aus, bevor eine modulare Pi-Lösung als Backend dient.
Open-Source-Stacks bleiben relevant: Grafana/InfluxDB, Solaranzeige-Ansätze oder ähnliche Plattformen bleiben wichtige Bausteine, um Messdaten, Erträge und Systemzustände zuverlässig zu visualisieren und zu überwachen.
Übergangsszenarien planen: Beginnen Sie mit Lernprojekten, und erweitern Sie schrittweise zu modularen Pi-Lösungen, wenn Sleep-Strategien und Powermanagement stabil funktionieren. So lassen sich Kosten, Komplexität und Ausfallrisiken kontrollieren.
Schnittstellen und Standards beachten: Offene Protokolle, klare Logging-Formate und modulare Backend-Architekturen erleichtern den späteren Übergang von Lern- zu Industrie-Umgebungen und erhöhen die Wiederverwendbarkeit von Komponenten.

Industrieperspektive

Architekturprinzipien: Eine Mikrocontroller-/Sensor-First-Architektur ermöglicht robuste, stromsparende Edge-Lösungen, während eine modulare Pi-Lösung als leistungsfähiges Backend dient.
Rollenverteilung: Sensoren, Datenerfassung und erste Entscheidungen am Edge; anspruchsvolle Analytik, Dashboards und Langzeit-Storage im Backend.
Technologie-Stacks: Open-Source-Stacks bleiben relevant, um Transparenz, Wartbarkeit und Skalierbarkeit sicherzustellen; grafische Dashboards und Zeitreihendatenbanken unterstützen Industrie-Use-Cases.
Prozessklarheit: Von der Beratung über Prototyping bis zur Serienlösung sollten Planungen, Tests und Validierungen konsequent dokumentiert und portierbar bleiben.

Fazit

Autarke Solarbetriebssysteme für den Raspberry Pi sind kein bloßes Rechenmodell, sondern ein robustes Zusammenspiel aus Dimensionierung, Wärmehaushalt, Regelung und Wartung. Die Praxis bestätigt: Nur mit ausreichender Reserve für Lastspitzen, wetterbedingte Ausfälle und mehrtägige Bewölkung lässt sich der Betrieb zuverlässig halten. Wer mit einem überschaubaren PV-Modul beginnt, erkennt schnell, dass sich Qualität durch Pufferspeicher, effiziente Spannungswandlung und klare Lastprofile bezahlt macht. Ein PWM-Laderegler reicht für einfache Szenarien, doch bei größeren Schwankungen oder winterlichen Betriebsbedingungen lohnt sich eine MPPT-Variante – sie erhöht die Ausbeute spürbar. Wichtig ist zudem eine gute Wärmeableitung im DC-DC-Wandler, um Wärmeverluste zu minimieren und Stabilität in der Pi-Versorgung zu gewährleisten.

Der datenbasierte Ansatz mit ADS1115, InfluxDB und Grafana macht das System sichtbar, steuerbar und lernfähig: Messwerte, Trends und Alarmierungen helfen, Betriebssicherheit zu sichern und Potenziale für Schlafmodi, Lastverteilung und rechtzeitige Nachladung zu identifizieren. Langfristig eröffnet die Kombination aus Edge- und Backend-Architekturen sinnvolle Wege, Off-Grid-Lösungen gezielt zu skalieren.
